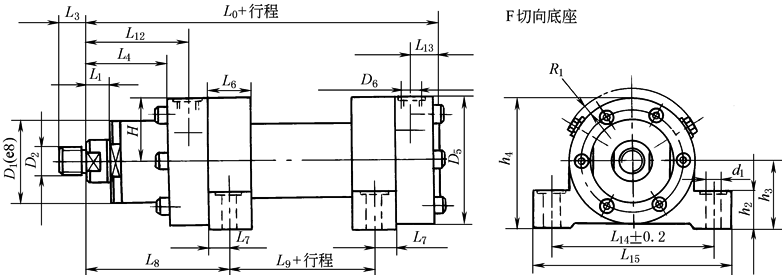

CD350F差动重载液压缸
mm
活塞直径		40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径		28	36	45	56	70	90	100	110	125	140	160	180	200	220
D1		58	70	88	100	120	150	170	190	220	230	260	290	330	340
D2	A	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4
	G	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	—	—
D5		90	110	145	156	190	235	270	290	325	350	390	440	460	490
D7	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
	02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
L0		238	237	285	305	330	425	457	515	565	600	655	695	735	775
L1		18	18	18	18	18	20	20	30	30	26	18	16	30	45
L3	A	35	45	55	75	95	110	120	140	150	160	160	190	200	220
	G	22	28	35	45	58	65	80	100	110	120	120	130	—	—
L4		63	65	65	75	80	100	110	130	145	155	165	175	190	205
L6		30	40	50	60	65	80	90	95	115	125	135	145	160	170
L7		15	20	25	30	32.5	40	45	47.5	57.5	62.5	67.5	72.5	80	85
L8		123	130	147.5	162.5	172.5	220	235	270	297.5	312.5	337.5	362.5	385	410
L9		55	42	50	50	60	80	90	100	110	125	135	135	145	150
L12		88	90	100	111	112.5	145	160	187.5	205	215	225	245	265	275
L13		25	25	32.5	35	37.5	50	57	62.5	65	60	65	70	85	80
L14		120± 0.2	150± 0.2	185± 0.2	210± 0.2	250± 0.2	310± 0.2	340± 0.2	370± 0.2	415± 0.2	460± 0.2	500± 0.2	550± 0.2	600± 0.2	650± 0.2
L15		145	185	235	270	320	390	420	450	515	570	610	660	720	780
d1		17	21	24	26	33	39	39	42	45	48	48	52	62	74
h2		30	35	45	50	60	70	75	87	95	110	110	120	140	160
h3		50	65	75	80	100	120	140	150	165	180	200	225	235	255
h4		—	—	149	158	197.5	238	227.5	297.5	327.5	357.5	397.5	447.5	467	505
系数X		11	17	37	47	73	132	208	304	357	499	665	814	1069	1304
系数Y		0.010	0.016	0.029	0.051	0.076	0.116	0.163	0.213	0.264	0.317	0.418	0.541	0.584	0.685
质量m/kg		X+Y×行程 (mm)
注：1．见表CD250A、CD250B差动重载液压缸注。 2．其他尺寸见表CD250A、CD250B差动重载液压缸。
