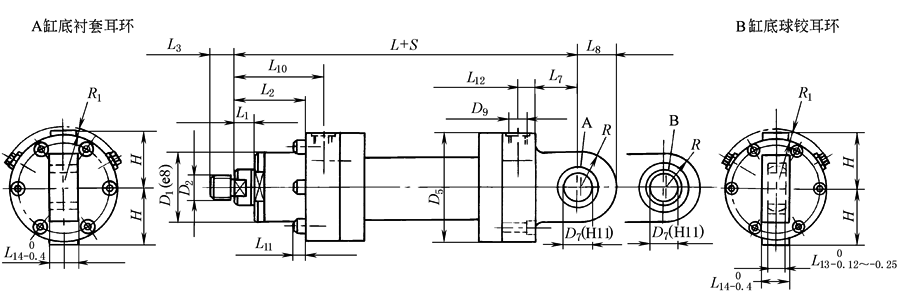

CD250A、CD250B差动重载液压缸

mm

活塞直径

40

50

63

80

100

125

140

160

180

200

220

250

280

320

活塞杆直径

20/28

28/36

36/45

45/56

56/70

70/90

90/100

100/110

110/125

125/140

140/160

160/180

180/200

200/220

D1

55

68

75

95

115

135

155

180

200

215

245

280

305

340

CD

250A



CD

250B

D2

A

M18

×2

M24

×2

M30

×2

M39

×3

M50

×3

M64

×3

M80

×3

M90

×3

M100

×3

M110

×4

M120

×4

M120

×4

M150

×4

M160

×4

G

M16

×1.5

M22

×1.5

M28

×1.5

M35

×1.5

M45

×1.5

M58

×1.5

M65

×1.5

M80

×2

M100

×2

M110

×2

M120

×3

M120

×3

M130

×3

—

D5

85

105

120

135

165

200

220

265

290

310

355

395

430

490

D7

25

30

35

40

50

60

70

80

90

100

110

110

120

140

D9

01

1/2″

BSP

1/2″

BSP

3/4″

BSP

3/4″

BSP

1″

BSP

1¼″

BSP

1¼″

BSP

1½″

BSP

1½″

BSP

1½″

BSP

1½″

BSP

1½″

BSP

1½″

BSP

1½″

BSP

02

M22

×1.5

M22

×1.5

M27

×2

M27

×2

M33

×2

M42

×2

M42

×2

M48

×2

M48

×2

M48

×2

M48

×2

M48

×2

M48

×2

M48

×2

L

252

265

302

330

385

447

490

550

610

645

750

789

884

980

L1

17

21

25

15.5

33

32

37/33

40

40/37

40

25

25

35

40

L2

54

58

67

65

85

97

105

120

130

135

155

165

170

195

L3

A

30

35

45

55

75

95

110

120

140

150

160

160

190

200

G

16

22

28

35

45

58

65

80

100

110

120

120

130

—

L7(A10/

32.5

37.5

45

52.5

60

70

75

85

90

115

125

140

150

175

B10)

/—

/—

/—

/50

/—

/—

/—

/—

/—

/—

/—

/—

/—

/—

L8

27.5

32.5

40

50

62.5

70

82

95

113

125

142.5

160

180

200

L10

76

80

89.5

86

112.5

132

145

160

175

180

225

235

270

295

L11

8

10

12

12

16

—

—

—

—

—

—

—

—

—

L12

20.5

20.5

22.5

32.5

32.5

35

40

40

55

40

70

70

99

100

L14

23

28

30

35

40

50

55

60

65

70

80

80

90

110

H

45

55

63

70

82.5

103

112.5

132.5

147.5

157.5

180

200

220

250

R

27.5

32.5

40

50

62.5

65

77

88

103

115

132.5

150

170

190

R1(A10/

7/16

2/14

2/9

1.5/5

—/

11.5

4/—

—

27.5/

18/—

20/—

—

—

—

—

B10)

—

CD

250B

L13

20

22

25

28

35

44

49

55

60

70

70

70

85

90

CD

250A



CD

250B

系数X

5

7.5

13

18

34

76

99

163

229

275

417

571

712

1096

系数Y

0.011/

0.015

0.015/

0.019

0.020/

0.024

0.030/

0.039

0.050/

0.060

0.078/

0.092

0.105/

0.122

0.136/

0.156

0.170/

0.192

0.220/

0.246

0.262/

0.299

0.346/

0.387

0.387/

0.434

0.510/

0.562

质量

m/kg

m＝X+Y×行程  (mm)



注：1.A10型用螺纹连接缸底，适用于所有尺寸的缸径。

2.B10型用焊接缸底，仅用于小于或等于100mm的缸径。

3.缸头外侧采用密封盖，仅用于大于或等于125mm的缸径。

4.缸头外侧采用活塞杆导向套，仅用于小于或等于100mm的缸径。

5.缸头､缸底与缸筒螺纹连接时，若缸径小于或等于100mm，螺钉头均露在法兰外；若缸径大于100mm，螺钉头凹入缸底法兰内。

6.单向节流阀和排气阀与水平线夹角θ：对CD350系列，缸径小于或等于200mm，θ＝30°；缸径大于或等于220mm，θ＝45°；对CD250系列，除缸径为320mm，θ＝45°外，其余均为30°。

7.S为行程。
