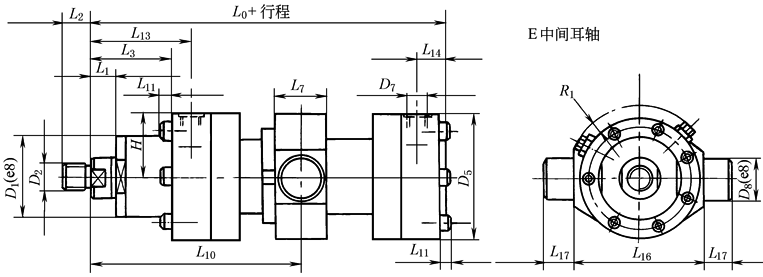

CD350E差动重载液压缸
mm
活塞直径		40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径		28	36	45	56	70	90	100	110	125	140	160	180	200	220
D1		58	70	88	100	120	150	170	190	220	230	260	290	330	340
D2	A	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4
	G	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	—	—
D5		90	110	145	156	190	235	270	290	325	350	390	440	460	490
D7	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
	02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
D8		40	40	45	55	60	75	85	95	110	120	130	140	170	200
L0		238	237	285	305	330	425	457	515	565	600	655	695	735	775
L1		18	18	18	18	18	20	20	30	30	26	18	16	30	45
L2	A	35	45	55	75	95	110	120	140	150	160	160	190	200	220
	G	22	28	35	45	58	65	80	100	110	120	120	130	—	—
L3		63	65	65	75	80	100	110	130	145	155	165	175	190	205
L7		50	50	50	60	65	80	90	100	115	125	135	145	180	210
L10	中间	145+ S/2	151+ S/2	172.5+ S/2	187.5+ S/2	202+ S/2	260+ S/2	280+ S/2	320+ S/2	352.5+ S/2	375+ S/2	405+ S/2	430+ S/2	457.5+ S/2	485+ S/2
	最小	170	178	187.5	202.5	224.5	272	295	337.5	402.5	387.5	465	505	535	640
	最大	139+S	133+S	167.5+S	182.5+S	192.5+S	260+S	280+S	317.5+S	317.5+S	377.5+S	345+S	355+S	380+S	330+S
L11		8	10	12	16	20	—	—	—	—	—	—	—	—	—
L13		88	90	100	111	112.5	145	160	187.5	205	215	225	245	265	275
L14		25	25	32.5	35	37.5	50	57	62.5	65	60	65	70	85	80
L16
L17		30	30	35	50	55	60	70	80	90	100	100	100	125	150
H		45	55	74	78	97.5	118	137.5	147.5	163	177.5	197.5	222.5	232	250
R1		5/6	—/4	—/12.5	—/7	—/10	—	—	15/—	10/—	2/—	—	—	—	—
系数X		11	16	34	43	67	133	213	278	312	468	598	775	1015	1362
系数Y		0.010	0.016	0.029	0.051	0.076	0.116	0.163	0.213	0.264	0.317	0.418	0.541	0.584	0.685
质量m/kg		m＝X+Y×行程 (mm)
注：见表CD250A、CD250B差动重载液压缸注。
