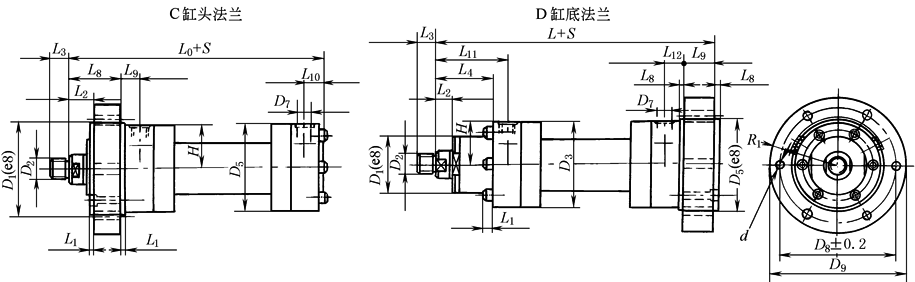

CD350C、CD350D差动重载液压缸
mm
活塞直径			40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径			28	36	45	56	70	90	100	110	125	140	160	180	200	220
CG 350C、 CD 350C、 CD 350D	D2	A	M24 ×2	M30 ×2	M39 ×2	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4
		G	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	—	—
	D7	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
		02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
	D8		120 ±0.2	140 ±0.2	180 ±0.2	195 ±0.2	230 ±0.2	290 ±0.2	330 ±0.2	360 ±0.2	400 ±0.2	430 ±0.2	475 ±0.2	530 ±0.2	550 ±0.2	590 ±0.2
	D9		145	165	210	230	270	335	380	420	470	500	550	610	630	670
	L3	A	35	45	55	75	95	110	120	140	150	160	160	190	200	220
		G	22	28	35	45	58	65	80	100	110	120	120	130	—	—
	d		13	13	18	18	22	26	28	28	34	34	37	45	45	45
	R1		5/6	—/4	—/12.5	—/7	—/10	—	—	15/—	10/—	2/—	—	—	—	—
	H		45	55	74	78	97.5	118	137.5	147.5	162.5	177.5	197.5	222.5	232	250
CG 350C、 CD 350C	D1		95	115	150	160	200	245	280	300	335	360	400	450	470	510
	D5		90	110	145	156	190	235	270	290	325	350	390	440	460	490
	L0		238	237	285	305	330	425	457	515	565	600	655	695	735	775
	L1		5	5	5	5	5	5	10	10	10	10	10	10	10	10
	L2		23	20	20	20	20	25	30	40	40	40	40	40	50	55
	L8		58	60	60	70	75	95	100	120	135	145	155	165	180	195
	L9		30	30	40	41	37.5	50	60	67.5	70	70	70	80	85	80
	L10		25	25	32.5	35	37.5	50	57	62.5	65	60	65	70	85	80
CD 350D	D1		58	70	88	100	120	150	170	190	220	230	260	290	330	340
	D3		90 ±2.3	110 ±2.3	145 ±2.5	156 ±2.5	190 ±2.7	235 ±2.7	270 ±2.9	290 ±2.9	325 ±3.1	350 ±3.1	390 ±3.1	440 ±3.3	460 ±3.3	490 ±3.3
	D5		95	115	150	160	200	245	280	300	335	360	400	450	470	510
	L		273	277	325	355	385	495	532	600	665	710	770	820	865	915
	L1		8	10	12	16	20	—	—	—	—	—	—	—	—	—
	L2		18	18	18	18	18	20	20	30	30	26	18	16	30	45
	L4		63	65	65	75	80	100	110	130	145	155	165	175	190	205
	L8		5	5	5	5	5	5	10	10	10	10	10	10	10	10
	L9		35	40	40	50	55	70	70	80	95	105	115	125	130	140
	L11		88	90	100	111	112.5	145	160	187.5	205	215	225	245	265	275
	L12		25	25	32.5/45	35	37.5	50	62	67.5	65	65	65	70	85	80
CD 350C	系数 X		9	14	32	41	63	122	190	252	286	420	552	699	959	1309
CD 350D	系数 X		12	18	46	54	83	164	246	338	369	554	700	901	1077	1458
CD 350C、 CD 350D	系数 Y		0.010	0.016	0.029	0.051	0.076	0.116	0.163	0.213	0.264	0.317	0.418	0.541	0.584	0.685
	质量m /kg		m＝X+Y×行程 (mm)
注：见表CD250A、CD250B差动重载液压缸注。
