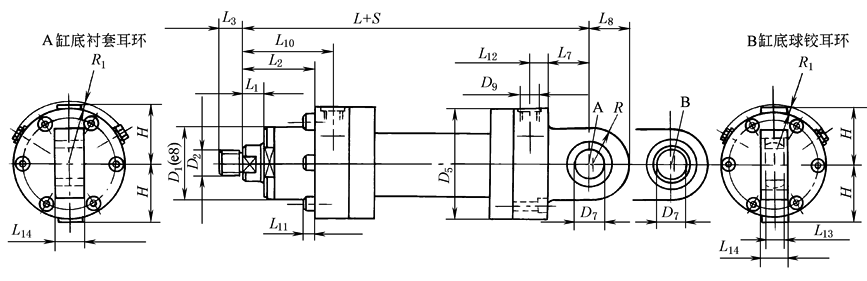

CD350A、CD350B差动重载液压缸
mm
活塞直径			40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径			28	36	45	56	70	90	100	110	125	140	160	180	200	220
CD 350A、 CD 350B	D1		58	70	88	100	120	150	170	190	220	230	260	290	330	340
	D2	A	M24 ×2	M30 ×2	M39 ×2	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4
		G	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	—	—
	D5		90	110	145	156	190	235	270	290	325	350	390	440	460	490
	D7
	D9	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
		02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
	L		268	280	330	355	390	495	530	600	665	710	760	825	895	965
	L1		18	18	18	18	18	20	20	30	30	26	18	16	30	45
	L2		63	65	65	75	80	100	110	130	145	155	165	175	190	205
	L3	A G	35 22	45 28	55 35	75 45	95 58	110 65	120 80	140 100	150 110	160 120	160 120	190 130	200 —	220 —
	L7		35	43	50/57.5	55	65	75	80	90	105	115	115	140	170	200
	L8		34	41	50	63	70	82	95	113	125	142.5	142.5	180	200	250
	L10		88	90	100	111	112.5	145	160	187.5	205	215	225	245	265	275
	L11		8	10	12	16	20	—	—	—	—	—	—	—	—	—
	L12		20	25	35/27.5	30	32.5	45	50	57.5	60	55	55	60	85	70
	L14
	H		—	—	74	78	97.5	118	137.5	147.5	162.5	177.5	197.5	222.5	232	250
	R		32	39	47	58	65	77	88	103	115	132.5	132.5	170	190	240
	R1		5/6	—/4	—/12.5	—/7	—/10	—	—	15/—	10/—	2/—	—	—	—	—
	系数X		12	18	46	54	83	164	246	338	369	554	700	901	1077	1458
	系数Y		0.010	0.016	0.029	0.051	0.076	0.116	0.163	0.213	0.264	0.317	0.418	0.541	0.584	0.685
	质量m/kg		m＝X+Y×行程 (mm)
CD350B		L13
注：见表CD250A、CD250B差动重载液压缸注。
