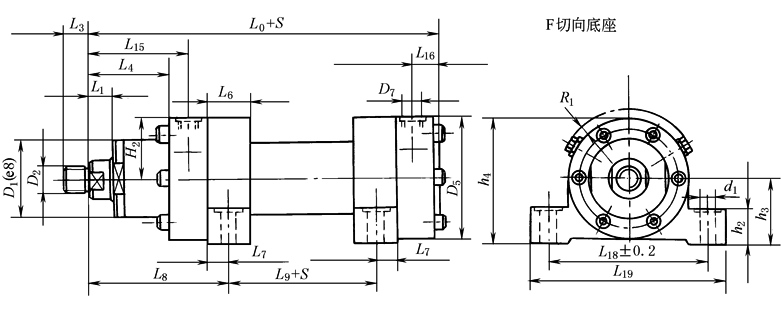

CD250F差动重载液压缸
mm
活塞直径		40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径		20/28	28/36	36/45	45/56	56/70	70/90	90/100	100/110	110/125	125/140	140/160	160/180	180/200	200/220
D1		55	68	75	95	115	135	155	180	200	215	245	280	305	340
D2	A	M18 ×2	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4
	G	M16 ×1.5	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M120 ×3	—
D5		85	105	120	135	165	200	220	265	290	310	355	395	430	490
D7	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
	02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
L0		226	234	262	275	325	377	420	475	515	535	635	659	744	815
L1		17	21	25	15.5	33	32	37/33	40	40/37	40	25	25	35	40
L3	A	30	35	45	55	75	95	110	120	140	150	160	160	190	200
	G	16	22	28	35	45	58	65	80	100	110	120	120	130	—
L4		54	58	67	65	85	97	105	120	130	135	155	165	170	195
L6		30	35	40	55	65	60	65	75	80	90	94	100	110	120
L7		12.5	12.5	15	27.5	25	30	32.5	37.5	40	45	47	50	55	60
L8		106.5	110.5	127	135	165	192	207.5	232.5	250	260	307	320	370	400
L9		55	57	70	55	75	90	105	120	135	145	166	174	165	200
L15		76	80	89.5	86	112.5	132	145	160	175	180	225	235	270	295
L16		27	27	27.5	30	32.5	35	45	50	55	45	80	80	109	110
L18		110	130	150	170	205	255	280	330	360	385	445	500	530	610
L19		135	155	180	210	250	305	340	400	440	465	530	600	630	730
d1		11	11	14	18	22	25	28	31	37	37	45	52	52	62
h2		26	31	37	42	52	60	65	70	80	85	95	110	125	140
h3		45	55	65	70	85	105	115	135	150	160	185	205	225	255
h4		90	110	128	140	167.5	208	227.5	267.5	297.5	317.5	365	405	445	505
系数 X		7	10	17.5	20	35	85	111	184	285	302	510	589	816	1171
系数 Y		0.011/ 0.015	0.015/ 0.019	0.020/ 0.024	0.030/ 0.039	0.050/ 0.060	0.078/ 0.092	0.103/ 0.122	0.136/ 0.156	0.17/ 0.192	0.220/ 0.246	0.262/ 0.299	0.346/ 0.387	0.387/ 0.434	0.510/ 0.562
质量m/kg		m＝X+Y×行程 (mm)
注：1.H2和R1与CD250C缸头法兰安装的液压缸的H、R1相同。 2.见表CD250A、CD250B差动重载液压缸注。
