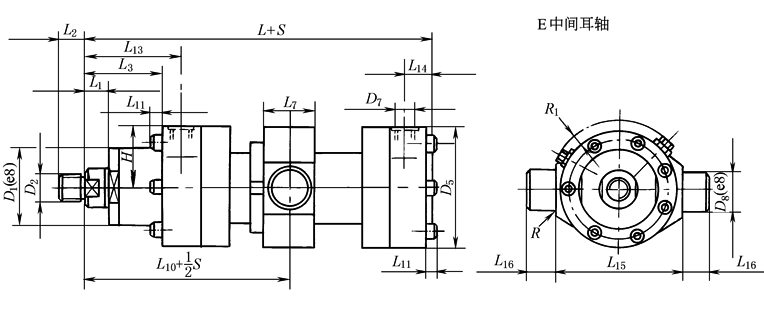

CD250E差动重载液压缸

CD250E差动重载液压缸
mm
活塞直径		40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径		20/28	28/36	36/45	45/56	56/70	70/90	90/100	100/110	110/125	125/140	140/160	160/180	180/200	200/220
D₁		55	68	75	95	115	135	155	180	200	215	245	280	305	340
D₂	A	M18 ×2	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4
D₂	G	M16 ×1.5	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M120 ×3	—
D₅		85	105	120	135	165	200	220	265	290	310	355	395	430	490
D₇	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
D₇	02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
D₈		30	30	35	40	50	60	62	75	85	90	100	110	130	160
L		268	278	324	325	405	474	520	585	635	665	780	814	905	1000
L₁		17	21	25	15.5	33	32	37/33	40	40/37	40	25	25	35	40
L₂	A	30	35	45	55	75	95	110	120	140	150	160	160	190	200
L₂	G	16	22	28	35	45	58	65	80	100	110	120	120	130	—
L₃		54	58	67	65	85	97	105	120	130	135	155	165	170	195
L₇		35	35	40	45	55	65	70	80	95	95	110	125	145	175
L₁₀(中间)		136	143.5	162	170	201	237	260	292.5	317.5	332.5	390	407	452	500
L₁₁		8	10	12	12	16	—	—	—	—	—	—	—	—	—
L₁₃		76	80	89.5	86	112.5	132	145	160	175	180	225	235	270	295
L₁₄		27	27	27.5	30	32.5	35	45	50	55	45	80	80	109	110
L₁₅
L₁₆		20	20	20	25	30	40	42.5	52.5	55	55	60	65	70	90
R		1.6	1.6	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
系数X		7	10	17.5	20	35	81	104	165	248	282	444	591	745	1138
系数Y		0.011/ 0.015	0.015/ 0.019	0.020/ 0.024	0.030/ 0.039	0.050/ 0.060	0.078/ 0.092	0.105/ 0.122	0.136/ 0.156	0.170/ 0.192	0.220/ 0.246	0.262/ 0.299	0.346/ 0.387	0.387/ 0.434	0.510/ 0.562
质量m/kg		m＝X+Y×行程 (mm)
注：1.H、R₁与CD250C缸头法兰安装的液压缸相同。 2.见表CD250A、CD250B差动重载液压缸注。
