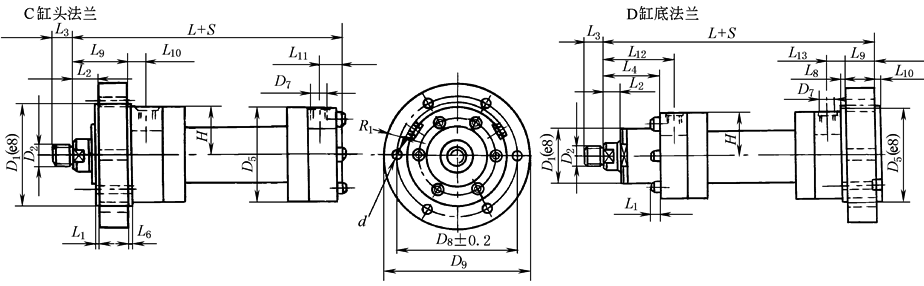

CD250C、CD250D差动重载液压缸

mm

活塞直径			40	50	63	80	100	125	140	160	180	200	220	250	280	320
活塞杆直径			20/28	28/36	36/45	45/56	56/70	70/90	90/100	100/110	110/125	125/140	140/160	160/180	180/200	200/220
CD 250C、 CD 250D、 CG 250C	D2	A	M18 ×2	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4
		G	M16 ×1.5	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	—
	D7	01	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
		02	M22 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2
	D8		108	130	155	170	205	245	265	325	360	375	430	485	520	600
	D9		130	160	185	200	245	295	315	385	420	445	490	555	590	680
	L3	A	30	35	45	55	75	95	110	120	140	150	160	160	190	200
		G	16	22	28	35	45	58	65	80	100	110	120	120	130	—
	d		9.5	11.5	14	14	18	22	22	28	30	33	33	39	39	45
	R1(A10/B10)		7/16	2/14	2/9	1.5/5	—/11.5	4/—	—	27.5/—	18/—	20/—	—	—	—	—
	H		45	55	63	70	82.5	103	112.5	132.5	147.5	157.5	180	200	220	250
CG 250C、 CD 250C	D1		90	110	130	145	175	210	230	275	300	320	370	415	450	510
	D5		85	105	120	135	165	200	220	265	290	310	355	395	430	490
	L		268	278	324	325	405	474	520	585	635	665	780	814	905	1000
	L1，L6		5	5	5	5	5	L15， L610	10	10	10	10	10	10	10	10
	L2		19	23	27	25	35	37	45	50	50	50	60	70	65	65
	L9		49	53	62	60	80	87	95	110	120	125	145	155	160	185
	L10		27	27	27.5	26	32.5	45	50	50	55	55	80	80	110	110
	L11		27	27	27.5	30	32.5	35	45	50	55	45	80	80	109	110
CD 250D	D1		55	68	75	95	115	135	155	180	200	215	245	280	305	340
	D5		90	110	130	145	175	210	230	275	300	320	370	415	450	510
	L		256	264	297	315	375	432	475	535	585	615	720	744	839	935
	L1		8	10	12	12	16	—	—	—	—	—	—	—	—	—
	L2		17	21	25	15.5	33	32	37/33	40	40/37	40	25	25	35	40
	L4		54	58	67	65	85	97	105	120	130	135	155	165	170	195
	L8(L10)		5	5	5	10	10	10	10	10	10	10	10	10	10	10
	L9		30	30	35	35	45	50	50	60	70	75	85	85	95	120
	L12		76	80	89.5	86	112.5	132	145	160	175	180	225	235	270	295
	L13		27	27	27.5	35	37.5	40	50	50	55	50	80	80	109	110
CD 250C	系数 X		8	12	20	23	41	95	120	212	273	334	485	643	784	1096
CD 250D	系数 X		9	13	22	26	48	95	120	212	273	334	485	643	784	1263
CD 250C CD 250D	系数 Y		0.011/ 0.015	0.015/ 0.019	0.020/ 0.024	0.030/ 0.039	0.050/ 0.060	0.078/ 0.092	0.105/ 0.122	0.136/ 0.156	0.170/ 0.192	0.220/ 0.246	0.262/ 0.299	0.346/ 0.387	0.387/ 0.434	0.510/ 0.562
	质量m/kg		m＝X+Y×行程 (mm)
注：见表CD250A、CD250B差动重载液压缸注。
