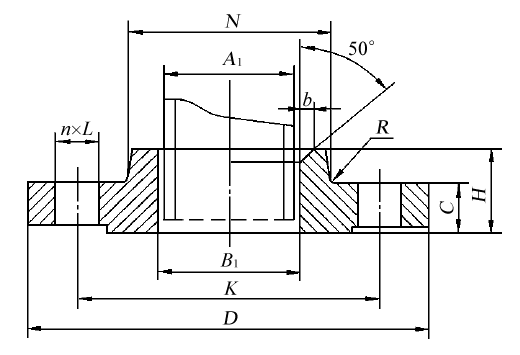

PN16带颈平焊钢制夹套法兰的连接尺寸和结构尺寸图(摘自HG/T 20592—2009) |
||||||||||||||||
mm |
||||||||||||||||
公称尺寸 (内管×外管) DN |
钢管外径 (内管×外管) |
连接尺寸 |
法兰 厚度 C |
法兰内径 B1 |
法兰颈 |
法兰 高度 H |
坡口 宽度 b |
|||||||||
法兰 外径 D |
螺栓孔中 心圆直径 K |
螺栓孔 直径 L |
螺栓孔 数量 n(个) |
螺栓 Th |
N |
R |
||||||||||
A |
B |
A |
B |
|||||||||||||
A |
B |
|||||||||||||||
15×40 |
21.3×48.3 |
18×45 |
150 |
110 |
18 |
4 |
M16 |
18 |
22.5 |
19 |
70 |
70 |
6 |
32 |
4 |
|
20×40 |
26.9×48.3 |
25×45 |
150 |
110 |
18 |
4 |
M16 |
18 |
27.5 |
26 |
70 |
70 |
6 |
32 |
4 |
|
25×50 |
33.7×60.3 |
32×57 |
165 |
125 |
18 |
4 |
M16 |
18 |
34.5 |
33 |
84 |
84 |
5 |
28 |
5 |
|
40×80 |
48.3×88.9 |
45×89 |
200 |
160 |
18 |
8 |
M16 |
20 |
49.5 |
46 |
118 |
118 |
6 |
34 |
5 |
|
50×80 |
60.3×88.9 |
57×89 |
200 |
160 |
18 |
8 |
M16 |
20 |
61.5 |
59 |
118 |
118 |
6 |
34 |
5 |
|
80×125 |
88.9×139.7 |
89×133 |
250 |
210 |
18 |
8 |
M16 |
22 |
90.5 |
91 |
168 |
168 |
8 |
44 |
6 |
|
100×150 |
114.3×168.3 |
108×159 |
285 |
240 |
22 |
8 |
M20 |
22 |
116 |
110 |
195 |
195 |
10 |
44 |
6 |
|
150×200 |
168.3×219.1 |
159×219 |
340 |
295 |
22 |
12 |
M20 |
24 |
170.5 |
161 |
246 |
246 |
10 |
44 |
6 |
|
200×250 |
219.1×273 |
219×273 |
405 |
355 |
26 |
12 |
M24 |
26 |
221.5 |
222 |
298 |
298 |
12 |
46 |
8 |
|
250×300 |
273×323.9 |
273×325 |
460 |
410 |
26 |
12 |
M24 |
28 |
276.5 |
276 |
350 |
350 |
12 |
46 |
10 |
|
300×400 |
323.9×406.4 |
325×426 |
580 |
525 |
30 |
16 |
M27 |
32 |
328 |
328 |
456 |
475 |
12 |
63 |
11 |
|
350×450 |
355.6×457 |
377×480 |
640 |
585 |
30 |
20 |
M27 |
40 |
360 |
381 |
502 |
525 |
12 |
68 |
12 |
