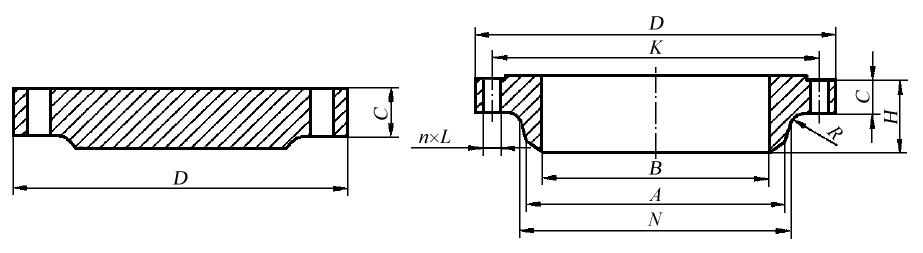

Class300(PN50)大直径钢制管法兰和法兰盖(B系列)(摘自HG/T 20623—2009) |
|||||||||||||
|
mm |
|||||||||||||
|
公称尺寸 |
法兰焊 端外径 A |
连接尺寸 |
厚度 |
法兰 内径 B |
法兰颈 |
法兰 高度 H |
|||||||
|
DN |
NPS |
法兰 外径 D |
螺栓孔中 心圆直径 K |
螺栓孔 直径 L |
螺栓孔 数量 n(个) |
螺栓 Th |
法兰 C |
法兰盖 C |
N |
R |
|||
|
650 |
26 |
665.2 |
865 |
803.3 |
36 |
32 |
M33 |
87.4 |
87.4 |
与 钢 管 内 径 一 致 |
702 |
14 |
143 |
|
700 |
28 |
716.0 |
920 |
857.2 |
36 |
36 |
M33 |
87.4 |
87.4 |
756 |
14 |
148 |
|
|
750 |
30 |
768.4 |
990 |
920.8 |
39 |
36 |
M36×3 |
92.1 |
92.1 |
813 |
14 |
156 |
|
|
800 |
32 |
819.2 |
1055 |
977.9 |
42 |
32 |
M39×3 |
101.6 |
101.6 |
864 |
16 |
167 |
|
|
850 |
34 |
870.0 |
1110 |
1031.9 |
42 |
36 |
M39×3 |
101.6 |
101.6 |
918 |
16 |
171 |
|
|
900 |
36 |
920.8 |
1170 |
1089.0 |
45 |
32 |
M42×3 |
101.6 |
101.6 |
965 |
16 |
179 |
|
|
950 |
38 |
971.6 |
1220 |
1139.8 |
45 |
36 |
M42×3 |
109.6 |
109.6 |
1016 |
16 |
191 |
|
|
1000 |
40 |
1022.4 |
1275 |
1190.6 |
45 |
40 |
M42×3 |
114.3 |
114.3 |
1067 |
16 |
197 |
|
|
1050 |
42 |
1074.7 |
1335 |
1244.6 |
48 |
36 |
M45×3 |
117.5 |
117.5 |
1118 |
16 |
203 |
|
|
1100 |
44 |
1125.5 |
1385 |
1295.4 |
48 |
40 |
M45×3 |
125.5 |
125.5 |
1173 |
16 |
213 |
|
|
1150 |
46 |
1176.3 |
1460 |
1365.2 |
51 |
36 |
M48×3 |
127.0 |
128.6 |
1229 |
16 |
221 |
|
|
1200 |
48 |
1227.1 |
1510 |
1416.0 |
51 |
40 |
M48×3 |
127.0 |
133.4 |
1278 |
16 |
222 |
|
|
1250 |
50 |
1277.9 |
1560 |
1466.8 |
51 |
44 |
M48×3 |
136.6 |
138.2 |
1330 |
16 |
233 |
|
|
1300 |
52 |
1328.7 |
1615 |
1517.6 |
51 |
48 |
M48×3 |
141.3 |
142.6 |
1383 |
16 |
241 |
|
|
1350 |
54 |
1379.5 |
1675 |
1578.0 |
51 |
48 |
M48×3 |
145.0 |
147.7 |
1435 |
16 |
238 |
|
|
1400 |
56 |
1430.3 |
1765 |
1651.0 |
60 |
36 |
M56×3 |
152.4 |
155.4 |
1494 |
17 |
267 |
|
|
1450 |
58 |
1481.1 |
1825 |
1712.9 |
60 |
40 |
M56×3 |
152.4 |
160.4 |
1548 |
17 |
273 |
|
|
1500 |
60 |
1557.3 |
1880 |
1763.7 |
60 |
40 |
M56×3 |
149.3 |
165.1 |
1599 |
17 |
270 |
|
|
注：法兰内径B由钢管壁厚确定，用户应在订货时注明或按表带颈对焊管法兰内径尺寸确定。 |
|||||||||||||
