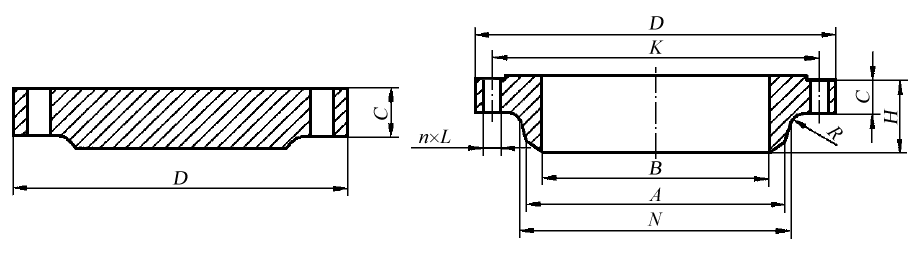

Class900(PN150)大直径钢制管法兰和法兰盖(A系列)(摘自HG/T 20623—2009) |
|||||||||||||
|
mm |
|||||||||||||
|
公称尺寸 |
法兰焊 端外径 A |
连接尺寸 |
厚度 |
法兰 内径 B |
法兰颈 |
法兰 高度 H |
|||||||
|
DN |
NPS |
法兰 外径 D |
螺栓孔中 心圆直径 K |
螺栓孔 直径 L |
螺栓 Th |
螺栓孔 数量 n(个) |
法兰 C |
法兰盖 C |
N |
R |
|||
|
650 |
26 |
660.4 |
1085 |
952.5 |
74 |
M70 |
20 |
139.7 |
160.4 |
与 钢 管 内 径 一 致 |
775 |
11 |
286 |
|
700 |
28 |
711.2 |
1170 |
1022.4 |
80 |
M76 |
20 |
142.9 |
171.5 |
832 |
13 |
298 |
|
|
750 |
30 |
762.0 |
1230 |
1085.9 |
80 |
M76 |
20 |
149.3 |
182.6 |
889 |
13 |
311 |
|
|
800 |
32 |
812.8 |
1315 |
1155.7 |
86 |
M82 |
20 |
158.8 |
193.7 |
946 |
13 |
330 |
|
|
850 |
34 |
863.6 |
1395 |
1225.6 |
94 |
M90 |
20 |
165.1 |
204.8 |
1006 |
14 |
349 |
|
|
900 |
36 |
914.4 |
1460 |
1289.1 |
94 |
M90 |
20 |
171.5 |
214.4 |
1064 |
14 |
362 |
|
|
950 |
38 |
965.2 |
1460 |
1289.1 |
94 |
M90 |
20 |
190.5 |
215.9 |
1073 |
19 |
352 |
|
|
1000 |
40 |
1016.0 |
1510 |
1339.9 |
94 |
M90 |
24 |
196.9 |
223.9 |
1127 |
21 |
364 |
|
|
注：法兰内径B由钢管壁厚确定，用户应在订货时注明或按表带颈对焊管法兰内径尺寸确定。 |
|||||||||||||
