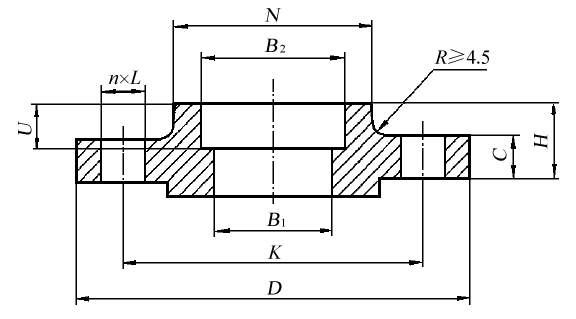

Class 150(PN20)承插焊钢制管法兰(摘自HG/T 20615—2009)
mm
公称尺寸		钢管外径 A	连接尺寸					法兰厚度 C	法兰内径 B₁	承插孔		法兰颈大端 N	法兰高度 H
DN	NPS	钢管外径 A	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓 Th	螺栓孔数量 n(个)	法兰厚度 C	法兰内径 B₁	B₂	U	法兰颈大端 N	法兰高度 H
15	½	21.3	90	60.3	16	M14	4	9.6	15.5	22.5	10	30	14
20	¾	26.9	100	69.9	16	M14	4	11.2	21	27.5	11	38	14
25	1	33.7	110	79.4	16	M14	4	12.7	27	34.5	13	49	16
32	1¼	42.4	115	88.9	16	M14	4	14.3	35	43.5	14	59	19
40	1½	48.3	125	98.4	16	M14	4	15.9	41	49.5	16	65	21
50	2	60.3	150	120.7	18	M16	4	17.5	52	61.5	17	78	24
65	2½	76.1	180	139.7	18	M16	4	20.7	66	77.6	19	90	27
80	3	88.9	190	152.4	18	M16	4	22.3	77.5	90.5	21	108	29
注：法兰内径B₁由钢管壁厚确定，用户应在订货时注明或按表带颈对焊管法兰内径尺寸确定。表列法兰内径B₁相当于采用钢管壁厚为Sch40。
