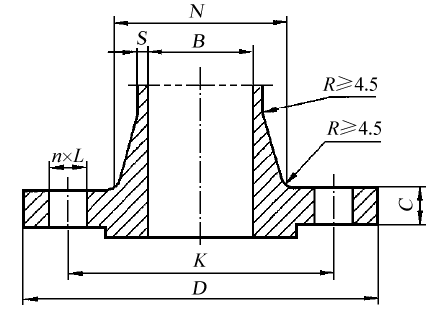

Class150(PN20)整体钢制管法兰(摘自HG/T 20615—2009) |
||||||||||
|
mm |
||||||||||
|
公称尺寸 |
连接尺寸 |
法兰 厚度 C |
法兰颈 大端 N |
颈部最 小壁厚 S |
法兰 内径 B |
|||||
|
DN |
NPS |
法兰 外径 D |
螺栓孔中 心圆直径 K |
螺栓孔 直径 L |
螺栓 Th |
螺栓孔 数量 n(个) |
||||
|
15 |
½ |
90 |
60.3 |
16 |
M14 |
4 |
9.6(8.0) |
30 |
2.8 |
13 |
|
20 |
¾ |
100 |
69.9 |
16 |
M14 |
4 |
11.2(8.9) |
38 |
3.2 |
19 |
|
25 |
1 |
110 |
79.4 |
16 |
M14 |
4 |
12.7(9.6) |
49 |
4.0 |
25 |
|
32 |
1¼ |
115 |
88.9 |
16 |
M14 |
4 |
14.3(11.2) |
59 |
4.8 |
32 |
|
40 |
1½ |
125 |
98.4 |
16 |
M14 |
4 |
15.9(12.7) |
65 |
4.8 |
38 |
|
50 |
2 |
150 |
120.7 |
18 |
M16 |
4 |
17.5(14.3) |
78 |
5.6 |
51 |
|
65 |
2½ |
180 |
139.7 |
18 |
M16 |
4 |
20.7(15.9) |
90 |
5.6 |
64 |
|
80 |
3 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
5.6 |
76 |
|
100 |
4 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
6.4 |
102 |
|
125 |
5 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
7.1 |
127 |
|
150 |
6 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
7.1 |
152 |
|
200 |
8 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
7.9 |
203 |
|
250 |
10 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
8.7 |
254 |
|
300 |
12 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
9.5 |
305 |
|
350 |
14 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
10.3 |
337 |
|
400 |
16 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
11.1 |
387 |
|
450 |
18 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
11.9 |
438 |
|
500 |
20 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
12.7 |
489 |
|
600 |
24 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
14.5 |
591 |
|
注：括号内尺寸为整体法兰允许的最小厚度，适用于阀门两端的法兰。 |
||||||||||
