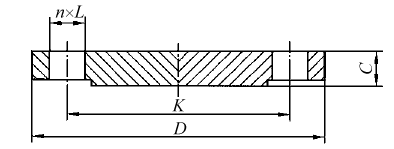

PN100钢制管法兰盖(摘自HG/T 20592—2009) |
||||||
|
mm |
||||||
|
公称 尺寸 DN |
连接尺寸 |
法兰 厚度 C |
||||
|
法兰 外径 D |
螺栓孔中 心圆直径 K |
螺栓孔 直径 L |
螺栓孔 数量 n(个) |
螺栓 Th |
||
|
10 |
100 |
70 |
14 |
4 |
M12 |
20 |
|
15 |
105 |
75 |
14 |
4 |
M12 |
20 |
|
20 |
130 |
90 |
18 |
4 |
M16 |
22 |
|
25 |
140 |
100 |
18 |
4 |
M16 |
24 |
|
32 |
155 |
110 |
22 |
4 |
M20 |
24 |
|
40 |
170 |
125 |
22 |
4 |
M20 |
26 |
|
50 |
195 |
145 |
26 |
4 |
M24 |
28 |
|
65 |
220 |
170 |
26 |
8 |
M24 |
30 |
|
80 |
230 |
180 |
26 |
8 |
M24 |
32 |
|
100 |
265 |
210 |
30 |
8 |
M27 |
36 |
|
125 |
315 |
250 |
33 |
8 |
M30 |
40 |
|
150 |
355 |
290 |
33 |
12 |
M30 |
44 |
|
200 |
430 |
360 |
36 |
12 |
M33 |
52 |
|
250 |
505 |
430 |
39 |
12 |
M36×3 |
60 |
|
300 |
585 |
500 |
42 |
16 |
M39×3 |
68 |
|
350 |
655 |
560 |
48 |
16 |
M45×3 |
74 |
|
400 |
715 |
620 |
48 |
16 |
M45×3 |
82 |
