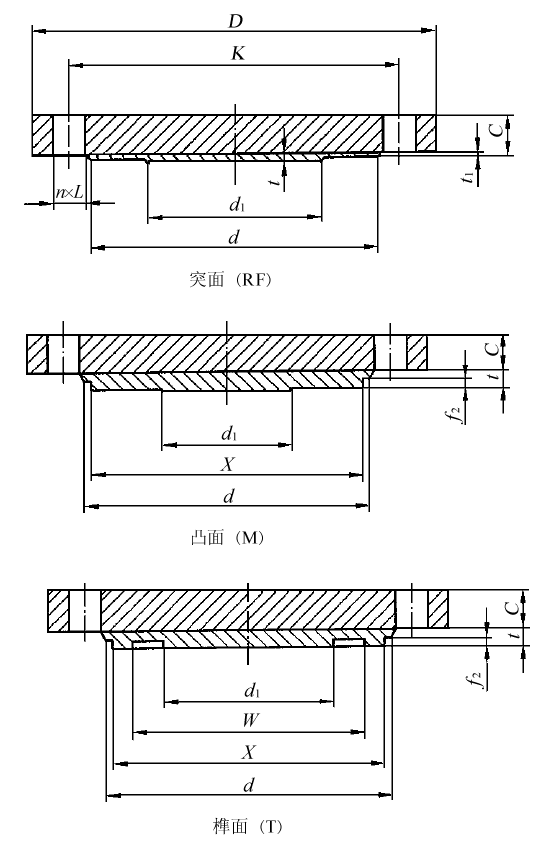

PN25不锈钢衬里法兰盖(摘自HG/T 20592—2009)

mm

公称

尺寸

DN

连接尺寸

法兰

厚度

C

密封面尺寸

衬里厚度

塞焊孔(突面)

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔

直径

L

螺栓孔

数量

n(个)

螺栓

Th

d

d₁

突面

凸面

中心圆

直径

P

孔径

f

数量

n(个)

榫面

t

t₁

t

40

150

110

18

4

M16

18

88

30

3

2

10

—

—

—

50

165

125

18

4

M16

20

102

45

3

2

10

—

—

—

65

185

145

18

8

M16

22

122

60

3

2

10

—

—

—

80

200

160

18

8

M16

24

138

75

3

2

10

—

—

—

100

235

190

22

8

M20

24

162

95

3

2

10

—

—

—

125

270

220

26

8

M24

26

188

110

3

2

10

—

—

—

150

300

250

26

8

M24

28

218

130

3

2

10

—

15

1

200

360

310

26

12

M20

30

278

190

4

2

10

—

15

1

250

425

370

30

12

M24

26

320

235

4

2

10

—

15

1

300

485

430

30

16

M27

34

395

285

5

3

10

170

15

4

350

555

490

33

16

M30

38

450

330

5

3

10

220

15

4

400

620

550

36

16

M33

40

505

380

5

3

10

230

15

4

450

670

600

36

20

M33

46

555

430

5

3

10

250

15

4

500

730

660

36

20

M33

48

615

475

6

4

10

260

15

7

600

845

770

39

20

M36×3

58

720

570

6

4

10

320

15

7
