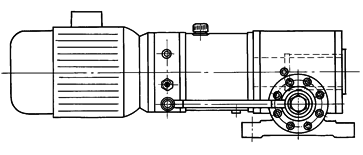

带液压动力包的UB型摆动液压缸结构外形

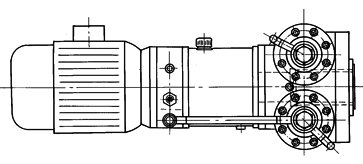

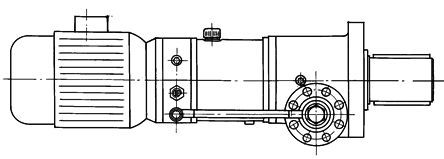

带液压动力包的法兰式轴输出单齿条型						带液压动力包的法兰式轴输出双齿条型

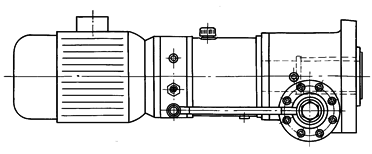

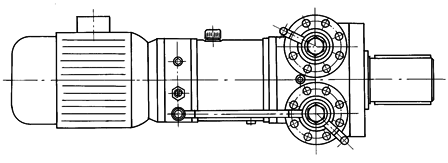

带液压动力包的法兰式孔输出单齿条型						带液压动力包的法兰式孔输出双齿条型

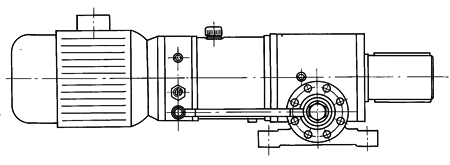

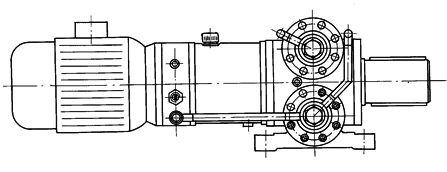

带液压动力包的脚架式轴输出单齿条型						带液压动力包的脚架式轴输出双齿条型

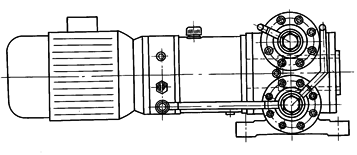

带液压动力包的脚架式孔输出单齿条型						带液压动力包的脚架式孔输出双齿条型

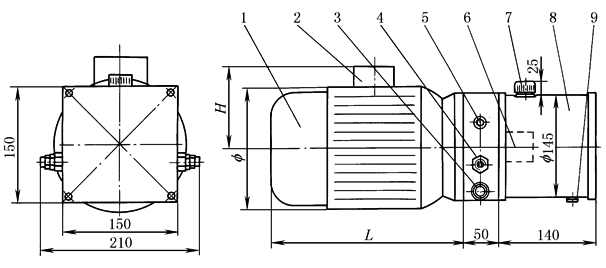

1—电动机；2—接线盒；3—油口；4—溢流阀；5—单向阀；6—液压泵；7—加油口；8—油箱；9—泄油堵 液压动力包工作环境温度应不高于80℃。改变电动机的相位，可实现UB型摆动液压缸的往复摆动。分别调节液压动力包上的两只溢流阀，还可实现UB型摆动液压缸正反向旋转具有不同的输出转矩
液压动力包型号		P01	P02	P03	P04	P05	P06	P07	P08	P09	P10	P11
流量/L·min^-1		1.5	2	2.8	3.5	4.2	5	5.7	7	8.2	10	14
三 相 交 流 电 动 机	功率/kW	0.55	0.75	1.1	1.5		2		2.2	3	4
	转速/r·min^-1	1400							1420		1440
	f/mm	165	165	180	180		180		220	220	240
	H/mm	120	120	130	130		130		180	180	190
	L/mm	275	275	280	305		310		370	370	380
质量/kg		27	28	32	35		40		48	52	83
注：UB型摆动液压缸本体部分尺寸见前面相应各型尺寸表。
