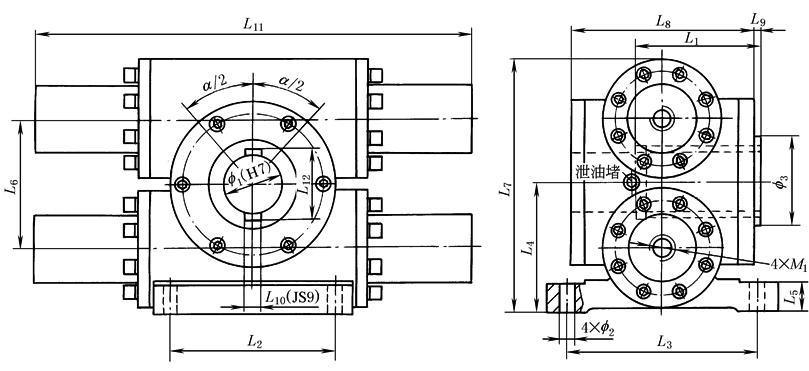

UBJKS脚架式孔输出双齿条型
mm
型号	f1	f2	f3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1
UBJKS40	50	13.5	75	105	140	160	110	25	110	215	154	6	14	233＋1.54α	57.6	M22×1.5
UBJKS50	60	13.5	85	125	146	185	131	25	132	257	163	6	18	254＋1.75α	68.8	M22×1.5
UBJKS63	65	17.5	95	140	164	200	142	35	144	279	190	6	18	275＋1.92α	73.8	M27×2
UBJKS80	70	17.5	100	150	175	225	168	35	172	332	212	8	20	328＋2.09α	79.8	M27×2
UBJKS100	85	22	120	165	194	265	195	35	200	385	244	8	22	370＋2.51α	95.8	M33×2
UBJKS125	90	26	130	170	230	285	228	40	232	451	284	8	25	417＋2.83α	100.8	M42×2
UBJKS140	105	26	150	200	240	305	246	40	250	487	290	10	28	423＋3.14α	117.8	M42×2
UBJKS160	120	33	170	220	255	330	274	45	280	543	314	10	32	484＋3.49α	134.8	M48×2
UBJKS180	125	33	180	240	330	380	303	45	304	601	380	12	32	578＋3.77α	139.8	M48×2
UBJKS200	140	33	200	260	365	440	333	45	340	661	438	12	36	610＋4.40α	156.8	M48×2
注：1.α为摆动角度，由客户按要求决定(0°～720°范围内，摆角公差α±1°)。如需更高精度或需摆角微调，请在订货时说明。 2.视图上双平键位置表示此位置的双平键孔可向左右各转动二分之一摆角。
