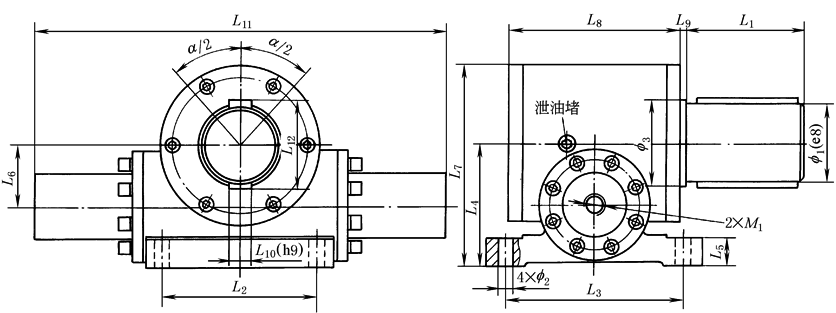

UBJZD脚架式轴输出单齿条型
mm
型号	f1	f2	f3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1
UBJZD40	70	13.5	75	105	140	160	110	25	55	188	154	6	20	233＋1.54α	79	M22×1.5
UBJZD50	80	13.5	85	125	146	185	131	25	66	215	163	6	22	254＋1.75α	90	M22×1.5
UBJZD63	90	17.5	95	140	164	200	142	35	72	236	190	6	25	275＋1.92α	100	M27×2
UBJZD80	95	17.5	100	150	175	225	168	35	86	267	212	8	25	328＋2.09α	105	M27×2
UBJZD100	115	22	120	165	194	265	195	35	100	306	244	8	32	370＋2.51α	129	M33×2
UBJZD125	125	26	130	170	230	285	228	40	116	354	284	8	32	417＋2.83α	139	M42×2
UBJZD140	145	26	150	200	240	305	246	40	125	377	290	10	36	423＋3.14α	161	M42×2
UBJZD160	165	33	170	220	255	330	274	45	140	415	314	10	40	484＋3.49α	183	M48×2
UBJZD180	175	33	180	240	330	380	303	45	152	475	380	12	45	578＋3.77α	195	M48×2
UBJZD200	195	33	200	260	365	440	333	45	170	520	438	12	45	610＋4.40α	215	M48×2
注：1.α为摆动角度，由客户按要求决定(0°～720°范围内，摆角公差α±1°)。如需更高精度或需摆角微调，请在订货时说明。 2.视图上双平键位置表示此位置的双平键轴可向左右各转动二分之一摆角。
