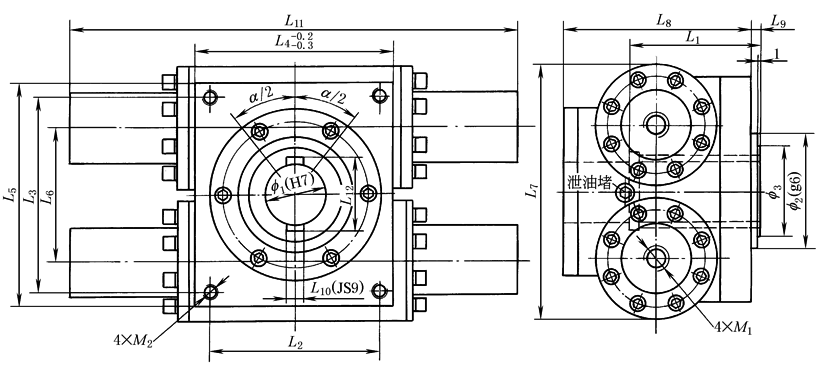

UBFKS法兰式孔输出双齿条型
mm
型号	f1	f2	f3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1	M2×孔深
UBFKS40	50	95	75	105	140	160	164	184	110	210	154	6	14	233＋1.54α	57.6	M22×1.5	M12×20
UBFKS50	60	105	85	125	146	185	170	210	132	252	163	6	18	254＋1.75α	68.8	M22×1.5	M12×20
UBFKS63	65	115	95	140	164	200	194	232	144	274	190	6	18	275＋1.92α	73.8	M27×2	M16×25
UBFKS80	70	125	100	150	175	225	205	257	172	327	212	8	20	328＋2.09α	79.8	M27×2	M16×25
UBFKS100	85	145	120	165	194	265	234	306	200	380	244	8	22	370＋2.51α	95.8	M33×2	M20×30
UBFKS125	90	155	130	170	230	285	274	334	232	446	284	8	25	417＋2.83α	100.8	M42×2	M24×35
UBFKS140	105	180	150	200	240	305	286	354	250	482	290	10	28	423＋3.14α	117.8	M42×2	M24×35
UBFKS160	120	200	170	220	255	330	315	390	280	538	314	10	32	484＋3.49α	134.8	M48×2	M30×45
UBFKS180	125	220	180	240	330	380	390	440	304	596	380	12	32	578＋3.77α	139.8	M48×2	M30×45
UBFKS200	140	240	200	260	365	440	425	500	340	656	438	12	36	610＋4.40α	156.8	M48×2	M30×45
注：1.α为摆动角度，由客户按要求决定(0°～720°范围内，摆角公差α±1°)。如需更高精度或需摆角微调，请在订货时说明。 2.视图上双平键位置表示此位置的双平键孔可向左右各转动二分之一摆角。
