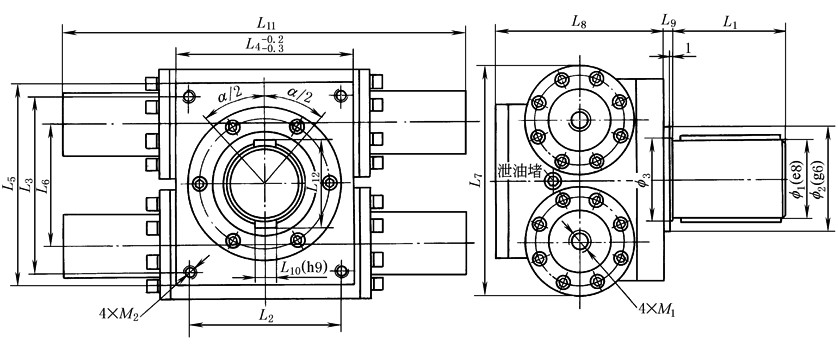

UBFZS法兰式轴输出双齿条型
mm
型号	f1	f2	f3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1	M2×孔深
UBFZS40	70	95	75	105	140	160	164	184	110	210	154	6	20	233＋1.54α	79	M22×1.5	M12×20
UBFZS50	80	105	85	125	146	185	170	210	132	252	163	6	22	254＋1.75α	90	M22×1.5	M12×20
UBFZS63	90	115	95	140	164	200	194	232	144	274	190	6	25	275＋1.92α	100	M27×2	M16×25
UBFZS80	95	125	100	150	175	225	205	257	172	327	212	8	25	328＋2.09α	105	M27×2	M16×25
UBFZS100	115	145	120	165	194	265	234	306	200	380	244	8	32	370＋2.51α	129	M33×2	M20×30
UBFZS125	125	155	130	170	230	285	274	334	232	446	284	8	32	417＋2.83α	139	M42×2	M24×35
UBFZS140	145	180	150	200	240	305	286	354	250	482	290	10	36	423＋3.14α	161	M42×2	M24×35
UBFZS160	165	200	170	220	255	330	315	390	280	538	314	10	40	484＋3.49α	183	M48×2	M30×45
UBFZS180	175	220	180	240	330	380	390	440	304	596	380	12	45	578＋3.77α	195	M48×2	M30×45
UBFZS200	195	240	200	260	365	440	425	500	340	656	438	12	45	610＋4.40α	215	M48×2	M30×45
注：1.α为摆动角度，由客户按要求决定(0°~720°范围内，摆角公差α±1°)。如需更高精度或需摆角微调，请在订货时说明｡ 2.视图上双平键位置表示此位置的双平键轴可向左右各转动二分之一摆角。
