UB型摆动式液压缸

UB型摆动液压缸为重型机械企业标准产品，标准号JB/ZQ4713—1998

UB型摆动液压缸是将液压能转换为机械能，实现往复摆动的执行元件。它是带齿轮齿条机构的组合液压缸。往复直线运动的活塞-齿条带动齿轮正反向回转，并输出转矩

UB型摆动液压缸公称压力16MPa，有单齿条和双齿条两种结构型式；有法兰式和脚架式两种安装方式；有轴和孔两种输出方式

带液压动力包的UB型摆动液压缸由含电动机、泵、阀和油箱的微型液压油源与UB型摆动液压缸组合而成，具有结构紧凑、体积小、重量轻等特点，适用于只装备单个UB型摆动液压缸或装备数量不多UB型摆动液压缸的场合

UB型摆动液压缸生产厂：优瑞纳斯液压机械有限公司

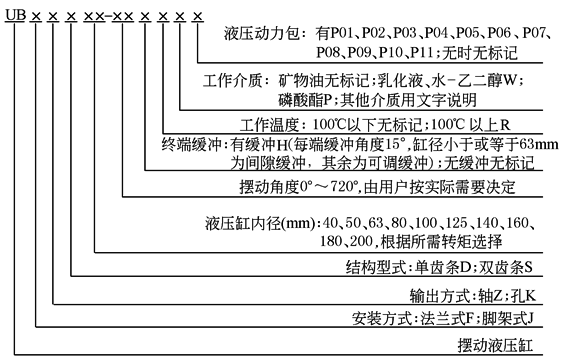

型号意义

标记示例：法兰连接，轴输出，双齿条结构，转矩8818N·m，摆动角度368°，带终端缓冲和带P05液压动力包的UB型摆动液压缸，标记为

UBFZS80-368°HP05
