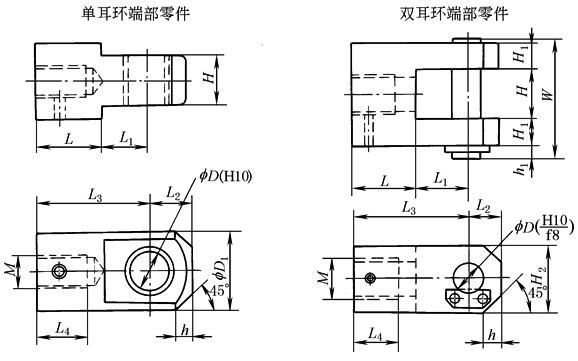

单耳环、双耳环端部零件
mm
单、双耳环			单 耳 环									双 耳 环												端部零件 质量/kg
缸 径	杆 标 记	M	L4	L3	L1	D	D1	L2	H	h	L	L4	L3	L1	D	H2	L2	H1	H	h1	W	h	L	单耳环	双耳环
32	B	M16×1.5	34	60	23	16	39	20		8	37	33	60	27	16	32	16	12.5		12	68	4	33	0.5	0.6
40	B	M20×1.5	39	60	23	16	39	20		8	37	33	60	27	16	32	16	12.5		12	68	4	33	0.5	0.6
	C	M16×1.5	34									33
50	B	M24×1.5	44	70	28	20	49	25		10	42	38	70	32	20	40	20	16		12	80	10	38	0.9	1.0
	C	M20×1.5	39									38												0.9	1.1
63	B	M30×1.5	50	115	43	31.5	62	35		15	72	50	115	50	31.5	60	30	20		12	98	12	65	2.4	3.4
	C	M24×1.5	44									40												2.5	3.5
80	B	M39×1.5	65	115	43	31.5	62	35		15	72	65	115	50	31.5	60	30	20		12	98	12	65	2.1	3.1
	C	M30×1.5	50									50												2.4	3.4
100	B	M48×1.5	80	145	55	40	79	40		20	90	85	145	60	40	80	40	25		18	125	15	85	4.2	7.0
	C	M39×1.5	65									65												4.8	7.5
125	B	M64×2.0	100	180	65	50	100	50		25	115	100	180	70	50	100	50	31.5		18	150	20	110	8.4	13.4
	C	M48×1.5	80									80												9.8	14.8
140	B	M72×2.0	115	225	85	63	130	65		30	140	115	225	90	63	120	65	40		18	185	25	135	19.0	26.4
	C	M56×2.0	85									85												21.1	28.5
150	B	M76×2.0	120	225	85	63	130	65		30	140	120	225	90	63	120	65	40		18	185	25	135	16.8	24.2
	C	M60×2.0	90									90												19.7	27.1
160	B	M80×2.0	125	240	90	71	140	70		35	150	125	240	100	71	140	70	40		18	185	30	140	22.4	32.1
	C	M64×2.0	100									100												24.8	34.5
