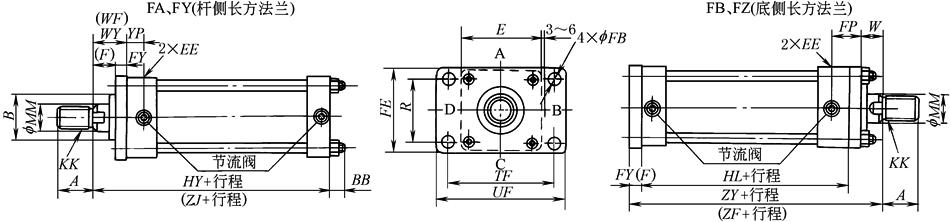

FA、FY(杆侧长方法兰)、FB、FZ(底侧长方法兰)

mm

缸径	B型杆				C型杆				E	EE		FP	W	YP	TF	UF	FB	FE	R	FA、FB					FY、FZ
	A	B	KK	MM	A	B	KK	MM		01	02									ZJ	ZF	WF	F	BB	HY	HL	ZY	WY	FY
32	25	34	M16×1.5	18	—	34	—	—	58	Rc3/8	M14×1.5	38	30	27	88	109	11	62	40	171	182	41	11	11	173	141	184	43	13
40	30	40	M20×1.5	22	25	40	M16×1.5	18	65	Rc3/8	M14×1.5	38	30	27	95	118	11	69	46	171	182	41	11	11	173	141	184	43	13
50	35	46	M24×1.5	28	30	46	M20×1.5	22	76	Rc1/2	M18×1.5	42	30	29	115	145	14	85	58	185	198	43	13	11	190	155	203	48	18
63	45	55	M30×1.5	35	35	55	M24×1.5	28	90	Rc1/2	M18×1.5	46	35	31	132	165	18	98	65	198	213	50	15	13	203	163	218	55	20
80	60	65	M39×1.5	45	45	65	M30×1.5	35	110	Rc3/4	M22×1.5	56	35	38	155	190	18	118	87	219	237	53	18	16	225	184	243	59	24
100	75	80	M48×1.5	55	60	80	M39×1.5	45	135	Rc3/4	M27×2	58	40	38	190	230	22	150	109	232	252	60	20	18	240	192	260	68	28
125	95	95	M64×2	70	75	95	M48×1.5	55	165	Rc1	M27×2	67	45	43	224	272	26	175	130	265	289	69	24	21	274	220	298	78	33
140	110	105	M72×2	80	80	105	M56×2	63	185	Rc1	M27×2	69	50	43	250	300	26	195	145	280	306	76	26	22	291	230	317	87	37
150	115	110	M76×2	85	85	110	M60×2	65	196	Rc1	M33×2	71	50	43	270	320	30	210	155	290	318	78	28	25	301	240	329	89	39
160	120	115	M80×2	90	95	115	M64×2	70	210	Rc1	M33×2	74	55	43	285	345	33	225	170	308	339	86	31	25	318	253	349	96	41
180	140	125	M95×2	100	110	125	M72×2	80	235	Rc1¼	M42×2	75	55	42	315	375	33	243	185	330	363	88	33	27	343	275	376	101	46
200	150	140	M100×2	112	120	140	M80×2	90	262	Rc1½	M42×2	85	55	48	355	425	36	272	206	356	393	92	37	29	370	301	407	106	51
220	180	150	M120×2	125	140	150	M95×2	100	292	Rc1½	M42×2	89	60	48	395	475	42	310	230	365	406	101	41	34	382	305	423	118	58
250	195	170	M130×2	140	150	170	M100×2	112	325	Rc2	M42×2	106	65	60	425	515	45	335	250	411	457	111	46	37	430	346	476	130	65
注：FA、FB仅限用于7MPa；FY、FZ仅限用于14MPa。
