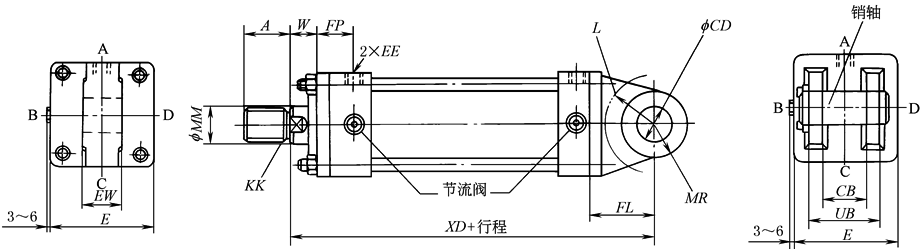

CA(单耳环)、CB(双耳环)

CA(单耳环)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　CB(双耳环)

mm

缸 径	B型杆			C型杆			CD (H9)	E	EE		EW	FP	FL	L	MR	XD	CB	W	UB
	A	KK	MM	A	KK	MM			01	02
32	25	M16×1.5	18	—	—	—	16	58	Rc3/8	M14×1.5		38	38	20	16	209		30	50
40	30	M20×1.5	22	25	M16×1.5	18	16	65	Rc3/8	M14×1.5		38	38	20	16	209		30	50
50	35	M24×1.5	28	30	M20×1.5	22	20	76	Rc1/2	M18×1.5		42	45	25	20	230		30	63.5
63	45	M30×1.5	35	35	M24×1.5	28	31.5	90	Rc1/2	M18×1.5		46	63	46	31.5	261		35	80
80	60	M39×1.5	45	45	M30×1.5	35	31.5	110	Rc3/4	M22×1.5		56	72	52	31.5	291		35	80
100	75	M48×1.5	56	60	M39×1.5	45	40	135	Rc3/4	M27×2		58	84	62	40	316		40	100
125	95	M64×2	70	75	M48×1.5	55	50	165	Rc1	M27×2		67	100	73	50	365		45	126
140	110	M72×2	80	80	M56×2	63	63	185	Rc1	M27×2		69	120	91	63	400		50	160
150	115	M76×2	85	85	M60×2	65	63	196	Rc1	M33×2		71	122	91	63	412		50	160
160	120	M80×2	90	95	M64×2	70	71	210	Rc1	M33×2		74	137	103	71	445		55	160
180	140	M95×2	100	110	M72×2	80	80	235	Rc1¼	M42×2		75	150	100	80	480		55	200
200	150	M100×2	112	120	M80×2	90	90	262	Rc1½	M42×2		85	170	115	90	526		55	251
220	180	M120×2	125	140	M95×2	100	100	292	Rc1½	M42×2		89	185	125	100	550		60	251
250	195	M130×2	140	150	M100×2	112	100	325	Rc2	M42×2		106	185	125	100	596		65	251
