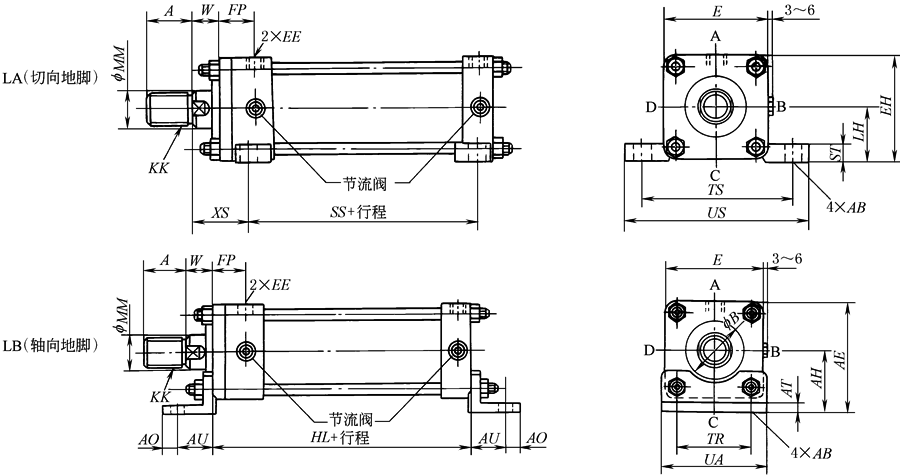

LA(切向地脚型)、LB(轴向地脚型)

mm

缸径	B型杆			C型杆			E	EE		FP	W	AB	LA							LB
	A	KK	MM	A	KK	MM		01	02				SS	TS	ST	US	EH	LH	XS	AE	AH	AU	AT	AO	TR	HL	UA
32	25	M16×1.5	18	—	—	—	58	Rc3/8	M14×1.5	38	30	11	98	88	12	109	63	35±0.15	57	68	40±0.15	32	8	13	40	141	62
40	30	M20×1.5	22	25	M16×1.5	18	65	Rc3/8	M14×1.5	38	30	11	98	95	14	118	70	37.5±0.15	57	75.5	43±0.15	32	8	13	46	141	69
50	35	M24×1.5	28	30	M20×1.5	22	76	Rc1/2	M18×1.5	42	30	14	108	115	17	145	82.5	45±0.15	60	87.5	50±0.15	35	8	15	58	155	85
63	45	M30×1.5	35	35	M24×1.5	28	90	Rc1/2	M18×1.5	46	35	18	106	132	19	165	95	50±0.15	71	105	60±0.15	42	10	18	65	163	98
80	60	M39×1.5	45	45	M30×1.5	35	110	Rc3/4	M22×1.5	56	35	18	124	155	25	190	115	60±0.25	74	127	72±0.25	50	12	20	87	184	118
100	75	M48×1.5	55	60	M39×1.5	45	135	Rc3/4	M27×2	58	40	22	122	190	27	230	138.5	71±0.25	85	152.5	85±0.25	55	12	23	109	192	150
125	95	M64×2	70	75	M48×1.5	56	165	Rc1	M27×2	67	45	26	136	224	32	272	167.5	85±0.25	99	187.5	105±0.25	66	15	29	130	220	175
140	110	M72×2	80	80	M56×2	63	185	Rc1	M27×2	69	50	26	144	250	35	300	187.5	95±0.25	106	207.5	115±0.25	70	18	30	145	230	195
150	115	M76×2	85	85	M60×2	65	196	Rc1	M33×2	71	50	30	146	270	37	320	204	106±0.25	111	221	123±0.25	75	18	30	155	240	210
160	120	M80×2	90	95	M64×2	70	210	Rc1	M33×2	74	55	33	150	285	42	345	217	112±0.25	122	237	132±0.25	75	18	35	170	253	225
180	140	M95×2	100	110	M72×2	80	235	Rc1¼	M42×2	75	55	33	172	315	47	375	242.5	125±0.25	123	265.5	148±0.25	85	20	40	185	275	243
200	150	M100×2	112	120	M90×2	90	262	Rc1½	M42×2	85	55	36	186	355	52	425	271	140±0.25	131	296	165±0.25	98	25	40	206	301	272
224	180	M120×2	125	140	M95×2	100	292	Rc1½	M42×2	89	60	42	186	390	52	475	296	150±0.25	140	331	185±0.25	115	30	45	230	305	310
250	195	M130×2	140	150	M100×2	112	325	Rc2	M42×2	106	65	45	206	425	57	515	332.5	170±0.25	158	370.5	208±0.25	130	35	50	250	346	335
