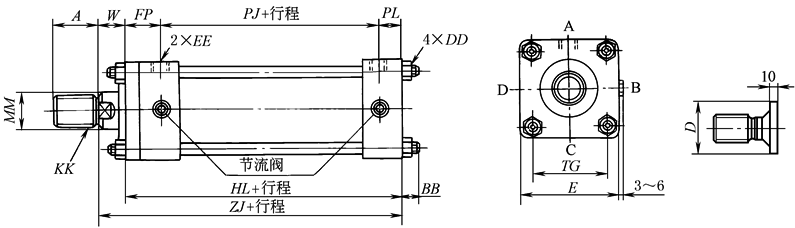

单活塞杆SD基本型
mm
缸径	B型杆			C型杆			BB	DD	E	EE		FP	HL	PJ	PL	TG	W	ZJ	D
	MM	KK	A	MM	KK	A				01	02
32	18	M16×1.5	25	—	—	—	11	M10×1.25	58	Rc3/8	M14×1.5	38	141	90	13	40	30	171	34
40	22	M20×1.5	30	18	M16×1.5	25	11	M10×1.25	65	Rc3/8	M14×1.5	38	141	90	13	46	30	171	40
50	28	M24×1.5	35	22	M20×1.5	30	11	M10×1.25	76	Rc1/2	M18×1.5	42	155	98	15	54	30	185	46
63	35	M30×1.5	45	28	M24×1.5	35	13	M20×1.25	90	Rc1/2	M18×1.5	46	163	102	15	65	35	198	55
80	45	M39×1.5	60	35	M30×1.5	45	16	M16×1.5	110	Rc3/4	M22×1.5	56	184	110	18	81	35	219	65
100	55	M48×1.5	75	45	M39×1.5	60	18	M18×1.5	135	Rc3/4	M27×2	58	192	116	18	102	40	232	80
125	70	M64×2	95	55	M48×1.5	75	21	M22×1.5	165	Rc1	M27×2	67	220	130	23	122	45	265	95
140	80	M72×2	110	63	M56×2	80	22	M24×1.5	185	Rc1	M27×2	69	230	138	23	138	50	280	105
150	85	M76×2	115	65	M60×2	85	25	M27×1.5	196	Rc1	M33×2	71	240	146	23	150	50	290	110
160	90	M80×2	120	70	M64×2	95	25	M27×1.5	210	Rc1	M33×2	74	253	156	23	160	55	308	115
180	100	M95×2	140	80	M72×2	110	27	M30×1.5	235	Rc1	M42×2	75	275	172	28	182	55	330	125
200	112	M100×2	150	90	M80×2	120	29	M33×1.5	262	Rc1	M42×2	85	301	184	32	200	55	356	140
220	125	M120×2	180	100	M95×2	140	34	M39×1.5	292	Rc1	M42×2	89	305	184	32	225	60	365	150
250	140	M130×2	195	112	M100×2	150	37	M42×1.5	325	Rc2	M42×2	106	346	200	40	250	65	411	170
