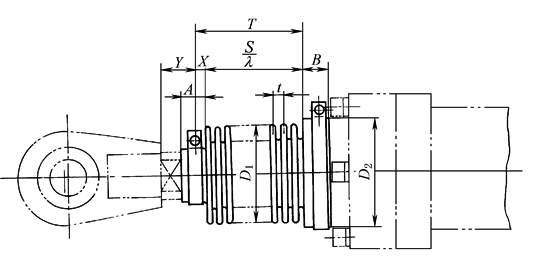

防护罩的结构尺寸
mm
液压缸内径 D	活塞杆直径 d	D1	D2	A	B	X	Y	T	λ	固有质量 J/kg	递增重量 △/kg·mm^-1
40	22 28	50 60	50 50	12	20	10	17	3.6	4	0.05 0.05	0.0014 0.0017
50	28 36	60 70	64 64				20			0.06 0.06	0.0017 0.0020
63	36 45	70 80	75 75							0.07 0.07	0.0020 0.0023
80	45 56	80 100	95 95							0.08 0.09	0.0023 0.0029
100	56 70	100 120	115 115	15	30	15	30	4.4	5	0.17 0.17	0.0029 0.0035
125	70 90	120 140	135 135							0.20 0.20	0.0035 0.0042
140	90 100	140 150	155 155							0.23 0.23	0.0042 0.0046
160	100 110	150 170	180 180				35			0.26 0.28	0.0046 0.0051
180	110 125	170 185	200 200	20	40	20	35	5.6	6	0.47 0.48	0.0047 0.0051
200	125 140	185 200	215 215				40			0.50 0.51	0.0051 0.0055
220	140 160	200 220	245 245							0.56 0.59	0.0055 0.0061
250	160 180	220 250	280 280							0.66 0.69	0.0061 0.0088
280	180 200	250 270	305 305					7		0.79 0.79	0.0088 0.0095
320	200 220	270 290	350 350							0.89 0.90	0.0095 0.0102
360	220 250	290 320	400 400							1.03 1.03	0.0102 0.0114
400	250 280	320 360	450 450							1.17 1.17	0.0114 0.0129
注：1.用途是防尘、防水、防蒸气、防酸碱。 2.主体材质：氯丁橡胶，耐热130℃。 3.S— 液压缸行程，mm；Y— 无防护罩时杆端外露长度，mm；T— 杆端加长，mm，T＝S/λ+X(圆整)；t—防护罩全压缩时的节距，mm。 4.质量Q 的计算方法： Q＝J+△S(kg) 5.型号标记示例：液压缸D/d＝200/140，S＝1000mm，需配用防护罩，则所选防护罩标记为 防护罩FZ 200/140-1000 这种防护罩是专为C25､D25系列高压重型液压缸设计的，也可用于其他场合，有特殊要求另行商议。
