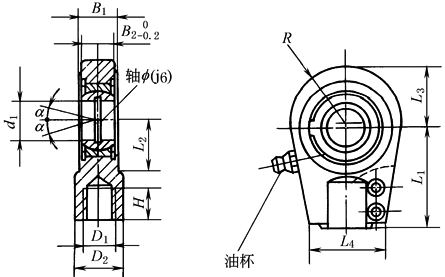

扁头的结构尺寸
mm
缸体内 径D		40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
d1		25	30	35	40	50	60	70	80	90	100	110	110	120	140	160	180
D1	A型	M16× 1.5	M22× 1.5	M30× 2	M36× 2	M48× 2	M56× 2	M72× 3	M80× 3	M100 ×3	M110 ×3	M125 ×4	M125 ×4	M140 ×4	M160 ×4	M180 ×4	M200 ×4
	B型	M16× 1.5	M22× 1.5	M28× 1.5	M35× 1.5	M45× 1.5	M58× 1.5	M65× 1.5	M80× 2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3
	C型	M18× 2	M24× 2	M30× 2	M39× 3	M50× 3	M64× 3	M80× 3	M90× 3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4	M200 ×4
D2		28	35	44	55	70	90	105	125	150	170	180	180	210	230	260	280
H	A型	23	31	41	51	64	76	86	96	113	113	126	126	141	165	185	205
	B型	17	23	29	36	46	59	66	81	101	111	121	121	131
	C型	31	36	46	56	76	96	111	121	141	151	161	161	191	205	225	265
B1		23	28	30	35	40	50	55	60	65	70	80	80	90	110	120	130
B2		20	22	25	30	35	45	50	55	60	65	70	70	85	90	105	105
L2	A型	55	70	85	100	125	150	170	185	220	235	265	265	310	370	420	480
	B型	50	60	70	85	105	130	150	170	210	235	265	265	310
	C型	65	75	90	105	135	170	195	210	250	275	300	300	360	420	460	520
L1		27	33	38	45	55	65	75	80	90	105	115	115	140	160	180	200
L3		30	34	42	50	63	70	83	95	113	125	142.5	142.5	180	200	230	260
L4	A型	44	50	60	74	86	112	120	140	160	170	192	192	210	250	280	310
	B型	40	44	54	70	84	108	114	132	152	170	192	192	204
	C型	48	54	66	78	90	118	130	152	162	172	194	194	230	250	280	310
R		28	32	39	47	58	65	77	88	103	115	132.5	132.5	170	190	215	245
α		6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°
螺钉紧固 力矩/N·m		9	20	40	80	80	160	160	300	300	300	500	500	500	1000	1000	1800
注：1.表中A、B、C型扁头可分别与活塞杆端为Ⅰ、Ⅱ、Ⅲ型螺纹相配。 2.当选用C型扁头时，可在扁头与活塞杆端螺纹连接处加扁螺母作适量调整。
