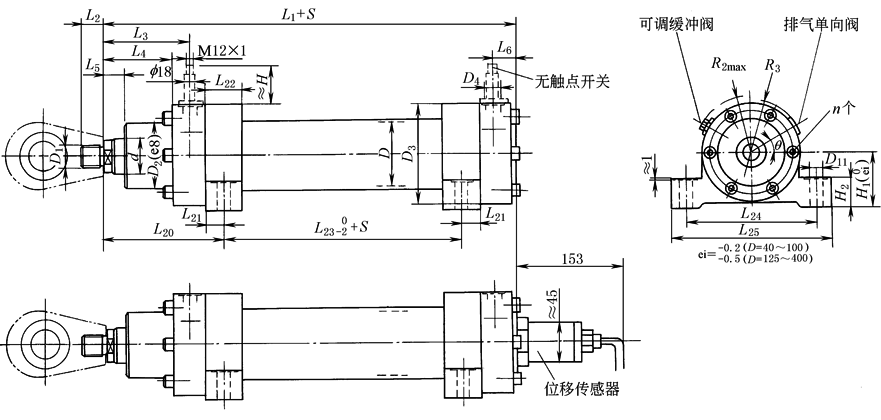

C25JG、C25JGK、C25JGNi型外形尺寸
mm
D		40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
d		22/28	28/36	36/45	45/56	56/70	70/90	90/ 100	100/ 110	110/ 125	125/ 140	140/ 160	160/ 180	180/ 200	200/ 220	220/ 250	250/ 280
L(缓冲长度)		20	20	25	30	35	50	50	55	65	70	80	90	90	100	110	120
D1	Ⅰ型 Ⅱ型 Ⅲ型	M16× 1.5 M16× 1.5 M18× 2	M22× 1.5 M22× 1.5 M24× 2	M30× 2 M28× 1.5 M30× 2	M36× 2 M35× 1.5 M39× 3	M48× 2 M45× 1.5 M50× 3	M56× 2 M58× 1.5 M64× 3	M72× 3 M65× 1.5 M80× 3	M80× 3 M80× 2 M90× 3	M100× 3 M100× 2 M100× 3	M110× 3 M110× 2 M110× 4	M125× 4 M120× 3 M120× 4	M125× 4 M120× 3 M120× 4	M140× 4 M130× 3 M150× 4	M160× 4 — M160× 4	M180× 4 — M180× 4	M200× 4 — M200× 4
D2		50	64	75	95	115	135	155	180	200	215	245	280	305	350	400	450
D3		80	100	120	140	170	205	225	265	290	315	355	400	440	500	550	620
D4	公制 英制	M18× 1.5 G3/8	M22× 1.5 G1/2	M27× 2 G3/4	M27× 2 G3/4	M33× 2 G1	M42× 2 G1¼	M42× 2 G1¼	M42× 2 G1¼	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M60× 2 G2	M60× 2 G2
D11		11.5	11.5	14	18	22	26	30	33	39	39	45	52	52	62	62	70
L1		226	234	262	275	325	382	420	475	515	540	635	659	744	815	890	980
L2	Ⅰ型 Ⅱ型 Ⅲ型	22 16 30	30 22 35	40 28 45	50 35 55	63 45 75	75 58 95	85 65 110	95 80 120	112 100 140	112 110 150	125 120 160	125 120 160	140 130 190	160 — 200	180 — 220	200 — 260
L3		76	80	89.5	87.5	112.5	129.5	142.5	160	175	180	220	230	260	295	320	360
L4		54	58	67	65	85	97	105	120	130	135	155	165	170	195	210	230
L5		17	20	20	20	30	30	30	35	35	40	40	40	40	40	50	50
L6		32	32	27.5	37.5	32.5	37.5	42.5	50	50	50	75	75	100	110	120	140
L20		106.5	110.5	127	135	165	192	207.5	232.5	250	260	307	320	369.5	400	435	480
L12		12.5	12.5	15	25	25	30	32.5	37.5	40	45	47	50	64.5	60	65	70
L22		30	35	40	50	55	60	65	75	80	90	94	100	120	120	130	140
L23		55	57	70	55	75	90	105	120	135	145	166	174	165	200	220	240
L24		110	130	150	170	205	255	280	330	360	385	445	500	530	610	660	750
L25		135	155	180	210	250	305	340	400	440	465	530	600	630	730	780	880
H1		45	55	65	70	85	105	115	135	150	160	185	205	225	255	280	320
H2		26	31	37	42	52	60	65	70	80	85	95	110	125	140	150	170
R2		56.5	61	75.5	81.5	99	113	133	149	172.5	182.5	210	230	261	287	330	360
R3		53	57.5	70.5	76.5	81	107	123	139	158.5	168.5	192	212	239	265	302	332
θ		30°	30°	30°	30°	30°	30°	45°	45°	45°	45°	45°	45°	45°	45°	54°	54°
n		6	6	6	6	6	6	8	8	8	8	8	8	8	8	10	10
H		29	28	28	29	31	29	34	29	34	39	39	36	39	39	39	39
Δ/kg·mm^-^1		0.013/ 0.016	0.02/ 0.023	0.026/ 0.034	0.037/ 0.05	0.057/ 0.068	0.076/ 0.096	0.127/ 0.139	0.136/ 0.149	0.171/ 0.192	0.219/ 0.244	0.282/ 0.319	0.424/ 0.466	0.476/ 0.523	0.612/ 0.663	0.743/ 0.829	0.934/ 1.031
J/kg	Ⅰ､Ⅱ､ Ⅲ	7.7/ 7.8	12.9/ 13.0	19.7/ 20.0	29.7/ 29.8	49/50	86/87	118/ 119	176/ 177	233/ 235	297/ 299	430/ 432	570/ 573	787/ 791	1125/ 1128	1500/ 1508	2102/ 2109
	ⅠA､ ⅡB､ ⅢC	8.4/ 8.5	13.9/ 14.0	21.1/ 21.4	32.1/ 32.3	53/54	94/95	128/ 129	193/ 194	260/ 262	327/ 329	477/ 479	618/ 621	875/ 879	1244/ 1247	1640/ 1648	2289/ 2296
液压缸质量：Q≈J+ΔS(kg)
注：尺寸H只用于C25JGK型；尺寸153只用于C25JGNi型。
