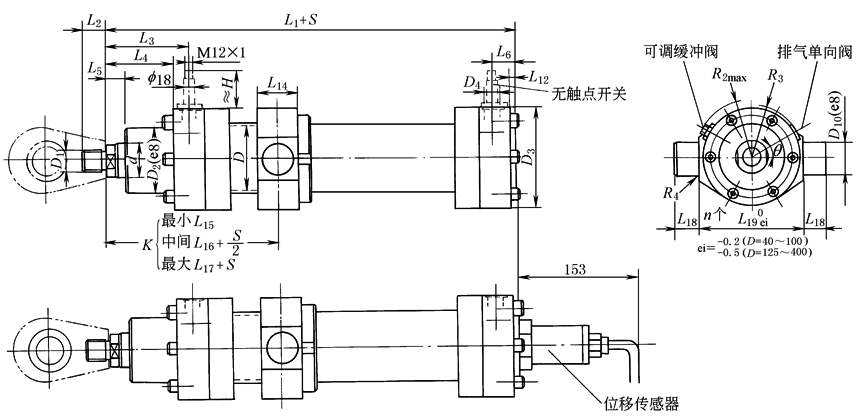

C25ZB、C25ZBK、C25ZBNi型外形尺寸

C25ZB、C25ZBK、C25ZBNi型外形尺寸

D		40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
d		22/28	28/36	36/45	45/56	56/70	70/90	90/ 100	100/ 110	110/ 125	125/ 140	140/ 160	160/ 180	180/ 200	200/ 220	220/ 250	250/ 280
S_min		20	20	20	30	30	30	30	30	30	30	50	80	120	150	180	200
L(缓冲长度)		20	20	25	30	35	50	50	55	65	70	80	90	90	100	110	120
D₁	Ⅰ型 Ⅱ型 Ⅲ型	M16× 1.5 M16× 1.5 M18× 2	M22× 1.5 M22× 1.5 M24× 2	M30× 2 M28× 1.5 M30× 2	M36× 2 M35× 1.5 M39× 3	M48× 2 M45× 1.5 M50× 3	M56× 2 M58× 1.5 M64× 3	M72× 3 M65× 1.5 M80× 3	M80× 3 M80× 2 M90× 3	M100× 3 M100× 2 M100× 3	M110× 3 M110× 2 M110× 4	M125× 4 M120× 3 M120× 4	M125× 4 M120× 3 M120× 4	M140× 4 M130× 3 M150× 4	M160× 4 — M160× 4	M180× 4 — M180× 4	M200× 4 — M200× 4
D₂		50	64	75	95	115	135	155	180	200	215	245	280	305	350	400	450
D₃		80	100	120	140	170	205	225	265	290	315	355	400	440	500	550	620
D₄	公制英制	M18× 1.5 G3/8	M22× 1.5 G1/2	M27× 2 G3/4	M27× 2 G3/4	M33× 2 G1	M42× 2 G1¼	M42× 2 G1¼	M42× 2 G1¼	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M50× 2 G1½	M60× 2 G2	M60× 2 G2
D₁₀		30	30	35	40	50	60	65	75	85	90	100	110	130	160	180	200
L₁		226	234	262	275	325	382	420	475	515	540	635	659	744	815	890	980
L₂	Ⅰ型 Ⅱ型 Ⅲ型	22 16 30	30 22 35	40 28 45	50 35 55	63 45 75	75 58 95	85 65 110	95 80 120	112 100 140	112 110 150	125 120 160	125 120 160	140 130 190	160 — 200	180 — 220	200 — 260
L₃		76	80	89.5	87.5	112.5	129.5	142.5	160	175	180	220	230	260	295	320	360
L₄		54	58	67	65	85	97	105	120	130	135	155	165	170	195	210	230
L₅		17	20	20	20	30	30	30	35	35	40	40	40	40	40	50	50
L₆		32	32	27.5	37.5	32.5	37.5	42.5	50	50	50	75	75	100	110	120	140
L₁₂		5	5	5	5	5	5	5	10	10	10	10	10	10	10	10	10
L₁₄		35	35	40	45	55	65	70	80	95	100	110	125	145	175	200	220
L₁₅		135	140	160	160	205	235	255	285	315	325	390	420	480	540	595	655
L₁₆		134	139	162	162.5	202.5	237	260	292.5	317.5	332.5	390	407	452	500	545	600
L₁₇		125	130	150	150	185	220	250	280	290	315	360	360	390	420	450	495
L₁₈		20	20	20	25	30	40	42.5	52.5	55	55	60	65	70	90	100	110
L₁₉		95	115	130	145	175	210	230	275	300	320	370	410	450	510	560	630
R₂		56.5	61	75.5	81.5	99	113	133	149	172.5	182.5	210	230	261	287	330	360
R₃		53	57.5	70.5	76.5	81	107	123	139	158.5	168.5	192	212	239	265	302	332
R₄		1.5	1.5	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	4	4
θ		30°	30°	30°	30°	30°	30°	45°	45°	45°	45°	45°	45°	45°	45°	54°	54°
n		6	6	6	6	6	6	8	8	8	8	8	8	8	8	10	10
H		29	28	28	29	31	29	34	29	34	39	39	36	39	39	39	39
△/kg·mm^-1		0.013/ 0.016	0.02/ 0.023	0.026/ 0.034	0.037/ 0.05	0.057/ 0.068	0.076/ 0.096	0.127/ 0.139	0.136/ 0.149	0.171/ 0.192	0.219/ 0.244	0.282/ 0.319	0.424/ 0.466	0.476/ 0.523	0.612/ 0.663	0.743/ 0.629	0.934/ 1.031
J/kg	Ⅰ、Ⅱ、 Ⅲ	7.7/ 7.8	12.4/ 12.5	18.7/ 19.0	27.2/ 27.4	47/48	80/81	108/ 109	171/ 172	228/ 230	280/ 282	428/ 430	585/ 588	810/ 814	1177/ 1180	1562/ 1570	2224/ 2231
J/kg	ⅠA、 ⅡB、 ⅢC	8.4/ 8.5	13.4/ 13.5	20.2/ 20.4	29.6/ 29.8	51/52	88/89	118/ 119	188/ 189	255/ 257	310/ 312	475/ 477	632/ 635	898/ 902	1296/ 1299	1702/ 1710	2412/ 2419
液压缸质量：Q≈J+ΔS(kg)
注：尺寸H只用于C25ZBK型、尺寸153只用于C25ZBNi型。
