带位移传感器的CD/CG250系列液压缸

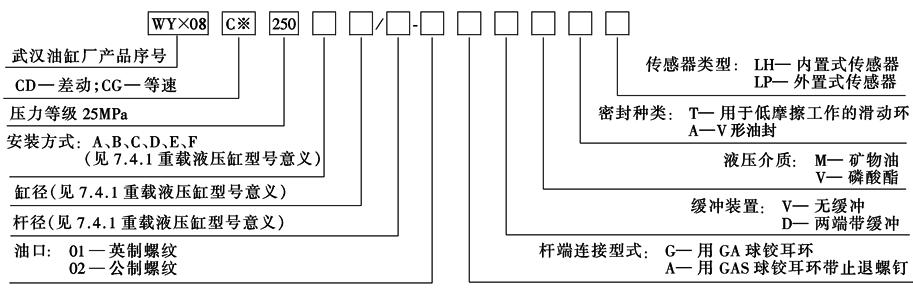

由武汉油缸厂在重载液压缸基础上设计､研制的带位移传感器的液压缸，可以在所选用的行程范围内，在任意位置输出精确的控制信号，是可以在各种生产线上进行程序控制的液压缸 (1)型号意义
(2)技术参数 表1
额定压力	25MPa		使用温度		-20～80℃		非线性	0.05mm	重复性	0.002mm
最高工作压力	37.5MPa		最大速度		1m/s		滞后	＜0.02mm	电源	24VDC
最低启动压力	＜0.2MPa		工作介质		矿物油、水-乙二醇等		输出	测量电路的脉冲时间
传感器性能							安装位置	任意
测量范围/mm		25～3650		分辨率		0.1mm	接头选型	D60接头

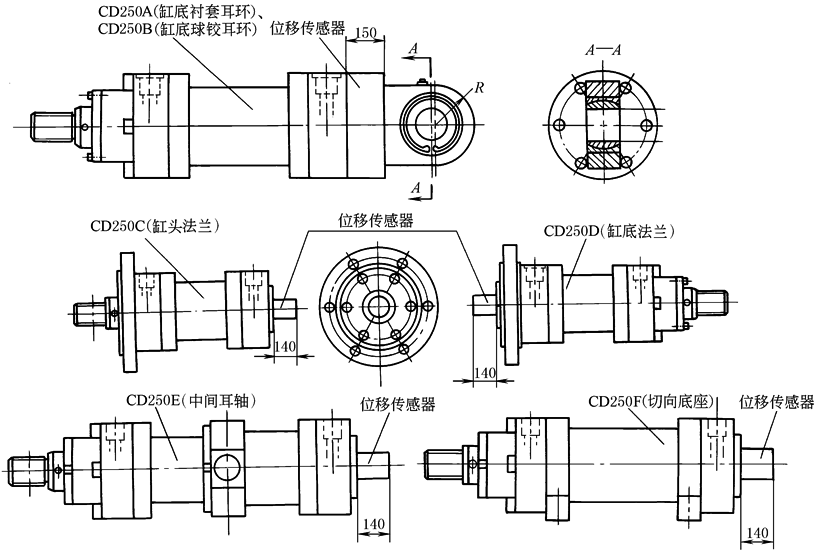

(3)外形尺寸 外形尺寸见前述CD250 (4)行程及产品质量
带位移传感器CD、CG液压缸的许用行程 表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
安装方式	活塞杆直径	缸　　　　　径
		40	50	63	80	100	125	140	160	180	200	220	250	280	320
150(装传感器尺寸)
A、B型缸 底耳环	A	40	140	210	280	360	465	795	840	885	1065	1205	1445	1630	1710
	B	225	335	435	545	695	960	1055	1095	1260	1445	1730	1965	2150	2215
140(装传感器尺寸)
C型缸 头法兰	A	445	740	990	1235	1520	1915	2905	3120	3330	3890	4440	5155	5825	6205
	B	965	1295	1615	1990	2480	3310	3640	3835	4390	5920	6630	7305	7635	4975
D型缸 底法兰	A	120	265	375	505	610	785	1260	1350	1430	1700	1930	2280	2575	2730
	B	380	545	690	885	1095	1480	1630	1705	1965	2240	2675	3020	3310	3445
E型中间 耳轴	A	445	740	990	1235	1520	1915	2905	3120	3330	3890	4440	5155	5825	6205
	B	965	1295	1615	1990	2480	3310	3640	3835	4390	4975	5920	6630	7305	7635
F型切 向底座	A	135	265	375	480	600	760	1210	1295	1370	1625	1850	2180	2460	2600
	B	380	530	670	835	1050	1415	1560	1630	1875	2135	2550	2875	3155	3270
注：许用行程栏中A、B表示活塞杆的两种不同的直径。

表3　　　　　　　　　　　　　　　　　　　　　　　产品重量m＝X+Y×行程　　　　　　　　　　　　　　　　　　　　　　　　kg
安装方式	系数		缸　　　　径
			40	50	63	80	100	125	140	160	180	200	220	250	280	320
A、B型	X		5	7.5	13	18	34	76	99	163	229	275	417	571	712	1096
	Y	A	0.011	0.015	0.020	0.030	0.050	0.078	0.105	0.136	0.170	0.220	0.262	0.346	0.387	0.510
		B	0.015	0.019	0.024	0.039	0.060	0.092	0.122	0.156	0.192	0.246	0.299	0.387	0.434	0.562
C、D型	X		9	13	22	26	48	95	120	212	273	334	485	643	784	1263
	Y	A	0.011	0.015	0.020	0.030	0.050	0.078	0.105	0.136	0.170	0.220	0.262	0.346	0.387	0.510
		B	0.015	0.019	0.024	0.039	0.060	0.092	0.122	0.156	0.192	0.246	0.299	0.387	0.434	0.562
E型	X		8	11	20	23	40	90	122	187	275	322	501	658	845	1274
	Y	A	0.013	0.019	0.028	0.042	0.069	0.108	0.155	0.197	0.244	0.316	0.383	0.507	0.587	0.757
		B	0.010	0.027	0.036	0.058	0.090	0.142	0.183	0.230	0.288	0.366	0.457	0.587	0.680	0.860
F型	X		7	10	17.5	20	35	85	111	184	285	302	510	589	816	1171
	Y	A	0.011	0.015	0.020	0.030	0.050	0.078	0.105	0.136	0.170	0.220	0.262	0.346	0.387	0.510
		B	0.015	0.019	0.024	0.039	0.060	0.092	0.122	0.156	0.192	0.246	0.299	0.387	0.434	0.562
注：行程的单位以mm计。
