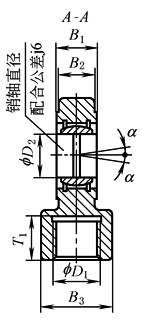

GAK型球铰耳环(带锁紧螺钉)
CD250 CG250 活塞 直径	CD350 CG350 活塞 直径	型号	件号			B3	D1	D2	L1	L2	L3	L4	R	T1	CD250、CG250 锁紧螺钉			CD350、CG350 锁紧螺钉			质量 /kg
															螺钉	力矩 /N·m	α	螺钉	力矩 /N·m	α
40		GAK16	303162	23	20	28	M16×1.5	25	50	25	30	20	28	17	M6×16	9	8°				0.4
50	40	GAK22	303163	28	22	34	M22×1.5	30	60	30	34	22	32	23	M8×20	20	7°	M8×20	20	7°	0.7
63	50	GAK28	303164	30	25	44	M28×1.5	35	70	40	42	27	39	29	M8×20	20	7°	M10×25	40	7°	1.1
80	63	GAK35	303165	35	28	55	M35×1.5	40	85	45	50	35	47	36	M10×30	40	7°	M12×30	80	7°	2.0
100	80	GAK45	303166	40	35	70	M45×1.5	50	105	55	63	42	58	46	M12×35	80	7°	M12×30	80	7°	3.3
125	100	GAK58	303167	50	44	87	M58×1.5	60	130	65	70	54	65	59	M16×50	160	7°	M16×40	160	7°	5.5
140	125	GAK65	303168	55	49	93	M65×1.5	70	150	75	82	57	77	66	M16×50	160	6°	M16×40	160	6°	8.6
160	140	GAK80	303169	60	55	125	M80×2	80	170	80	95	66	88	81	M16×50	160	6°	M20×50	300	6°	12.2
180	160	GAK100	—	65	60	143	M100×2	90	210	90	113	76	103	101	M16×60	160	6°	M20×50	300	5°	21.5
200	180	GAK110	—	70	70	153	M110×2	100	235	105	125	85	115	111	M20×60	300	7°	M20×50	300	7°	27.5
220	200	GAK120	—	80	70	176	M120×3	110	265	115	142.5	96	132.5	125	M24×70	500	7°	M24×60	500	6°	40.7
250	220	GAK120	—	80	70	176	M120×3	110	265	115	142.5	96	132.5	125	M24×70	500	7°	M24×60	500	6°	40.7
280	250	GAK130	—	90	85	188	M130×3	120	310	140	180	102	170	135	M24×80	500	6°	M30×80	1000	6°	76.4
320	280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	320	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
