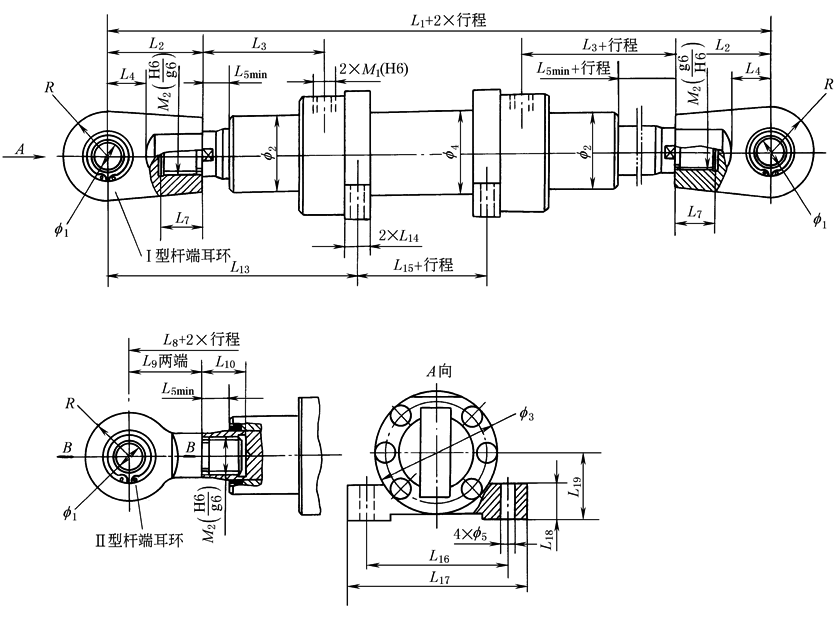

脚架固定式等速(JGD)液压缸外形尺寸

mm

缸径

40

50

63

80

100

125

140

160

180

200

220

250

280

320

360

400

杆径

28

36

45

56

70

90

100

110

125

140

160

180

200

220

250

280

f₅

11

13.5

15.5

17.5

20

24

26

30

33

39

45

52

52

62

62

70

L₁

505

565

625

700

807

911

996

1086

1206

1306

1402

1640

1745

1905

2009

2139

L₈

433

482

522

567

667

743

796

854

946

1026

1096

1300

1335

1441

1457

1520

L₁₃

226.5

252

282.5

320

367.5

343

373

406

456

491

527

615

655

715

767

827

L₁₄

25

30

35

40

45

55

60

65

70

80

90

100

110

120

120

130

L₁₅

52

61

60

60

72

225

250

274

294

324

348

410

435

475

475

485

L₁₆

115

140

160

185

215

260

295

335

370

410

460

520

570

660

695

750

L₁₇

145

175

200

230

265

315

355

400

445

500

560

630

680

800

835

870

L₁₈

25

30

35

40

50

60

65

70

80

90

100

110

120

140

150

160

L₁₉

50

60

70

80

95

115

130

145

160

175

195

220

245

280

310

340

注：B—B断面及其他尺寸代号数值与中部摆动式(ZB)液压缸相同，见表中部摆动式(ZB)液压缸外形尺寸。

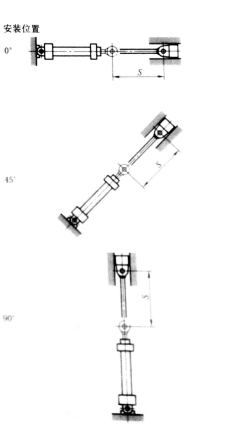

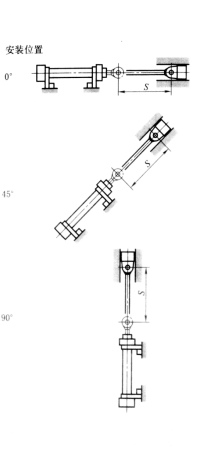

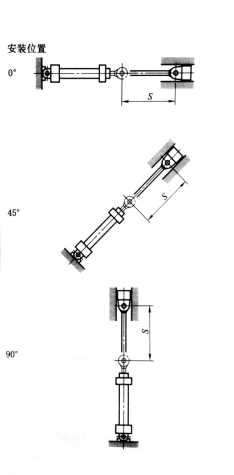

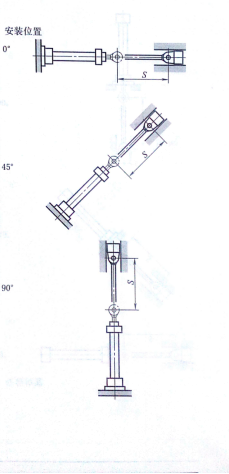

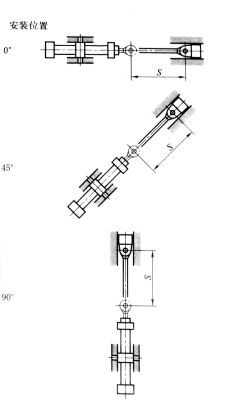

液压缸的允许行程和最大可行行程

ZB型

液压缸内径

/mm

活塞杆直径

/mm

允许行程S/mm

最大可行行程/mm

100bar

160bar

250bar

0°

45°

90°

0°

45°

90°

0°

45°

90°

40

22
28

340

590

345

605

365

665

250

470

225

480

260

500

130

365

135

370

145

375

2000

50

28
36

460

790

470

815

495

910

350

645

355

655

365

690

245

510

250

515

260

525

63

36
45

610

965

625

1000

675

1140

475

800

485

815

500

870

360

635

365

645

370

665

80

45
56

770

1190

790

1235

850

1410

605

990

615

1010

635

1080

440

795

455

805

475

830

100

56
70

930

1430

955

1490

1060

1770

745

1210

755

1240

795

1360

490

985

510

1000

595

1045

3000

125

70

90

1185

1885

1225

1970

1360

2390

960

1620

980

1665

1030

1850

640

1340

670

1360

780

1430

140

90

100

1675

2020

1710

2115

2060

2610

1410

1735

1415

1790

1575

2010

1140

1440

1155

1465

1205

1555

160

100

110

1805

2140

1880

2240

2210

2740

1510

1830

1550

1885

1680

2100

1215

1505

1230

1535

1285

1620

180

110

125

1925

2420

2005

2540

2360

3000

1605

2080

1650

2150

1790

2420

1290

1720

1310

1755

1360

1865

200

125

140

2130

2610

2230

2750

2690

3000

1790

2250

1840

2330

2040

2670

1440

1865

1465

1910

1540

2050

220

140

160

2490

3000

2510

3170

3150

4230

2050

2640

2120

2750

2400

3260

1685

2240

1720

2310

1835

2530

6000

250

160

180

2750

3350

2900

3540

3600

4750

2380

2960

2460

3090

2810

3670

1970

2520

2020

2600

2610

2850

280

180

200

3040

3620

3210

3840

4140

5210

2640

3210

2750

3360

3170

4040

2210

2750

2260

2830

2440

3140

320

200

220

3210

3770

3390

4000

4410

5450

2790

3340

2900

3490

3380

4200

2320

2850

2380

2930

2580

3250

WE型

液压缸内径

/mm

活塞杆直径

/mm

允许行程S/mm

最大可行行程/mm

100bar

160bar

250bar

0°

45°

90°

0°

45°

90°

0°

45°

90°

40

22
28

195

385

200

400

215

445

130

295

135

300

140

320

40

215

45

220

55

225

2000

50

28
36

285

535

295

555

310

625

205

425

210

430

215

460

120

320

130

325

135

335

63

36
45

390

655

400

685

440

790

290

530

295

545

305

585

200

410

205

415

210

430

80

45
56

500

815

515

850

560

980

375

665

385

680

400

735

240

520

260

525

280

545

100

56
70

610

985

630

1030

705

1240

470

820

480

845

505

930

280

650

295

660

355

695

3000

125

70

90

770

1295

800

1360

900

1670

600

1095

615

1130

650

1265

360

885

380

900

465

955

140

90

100

1145

1400

1200

1475

1430

1840

945

1190

970

1230

1070

1390

740

965

755

985

790

1050

160

100

110

1230

1480

1285

1555

1530

1930

1010

1250

1040

1290

1140

1455

790

1005

800

1030

840

1090

180

110

125

1305

1675

1365

1765

1630

2210

1065

1420

1095

1470

1200

1670

825

1150

840

1175

880

1260

200

125

140

1500

1865

1580

1965

1930

2520

1240

1590

1290

1660

1430

1910

985

1305

1005

1340

1060

1440

220

140

160

1620

2075

1710

2200

2180

3000

1360

1810

1415

1890

1630

2280

1090

1510

1120

1560

1200

1730

6000

250

160

180

1885

2330

1990

2475

2570

3370

1600

2040

1670

2135

1930

2570

1300

1710

1330

1770

1440

1960

280

180

200

2075

2510

2200

2670

2900

3700

1775

2200

1880

2310

2170

2820

1450

1850

1490

1920

1620

2140

320

200

220

2170

2590

2300

2760

3070

3850

1850

2260

1940

2380

2290

2920

1500

1890

1550

1960

1700

2200

TF型

液压缸内径

/mm

活塞杆直径

/mm

允许行程S/mm

最大可行行程/mm

100bar

160bar

250bar

0°

45°

90°

0°

45°

90°

0°

45°

90°

40

22
28

895

1400

915

1415

980

1630

730

1180

735

1205

760

1275

440

970

450

980

510

1010

2000

50

28
36

1180

1780

1200

1855

1280

2160

955

1530

965

1570

995

1695

700

1275

730

1290

780

1340

63

36
45

1520

2000

1560

2000

1690

2000

1250

1875

1270

1925

1315

2000

1010

1570

1015

1595

1035

1670

80

45
56

1855

2000

1905

2000

2000

2000

1540

2000

1560

2000

1630

2000

1140

1910

1180

1940

1280

2000

100

56
70

2250

3000

2320

3000

2500

3000

1880

2770

1910

2860

2010

3000

1300

2360

1360

2400

1580

2550

3000

125

70

90

2760

3000

2860

3000

3000

3000

2330

3000

2375

3000

2520

3000

1580

3000

1680

3000

1990

3000

140

90

100

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

2770

3000

2820

3000

2980

3000

160

100

110

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

2980

3000

3000

3000

3000

3000

180

110

125

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

200

125

140

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

220

140

160

5400

6000

5680

6000

6000

6000

4800

5820

4980

6000

5780

6000

4120

5150

4220

5330

4560

6000

6000

250

160

180

6000

6000

6000

6000

6000

6000

5450

6000

5660

6000

6000

6000

4720

5730

4840

5920

5290

6000

280

180

200

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

5270

6000

5420

6000

5970

6000

320

200

220

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

5540

6000

5780

6000

6000

6000

WF型

液压缸内径

/mm

活塞杆直径

/mm

允许行程S/mm

最大可行行程/mm

100bar

160bar

250bar

0°

45°

90°

0°

45°

90°

0°

45°

90°

40

22
28

325

565

340

590

370

695

245

465

250

475

260

520

105

365

110

370

140

385

2000

50

28
36

455

770

470

805

515

960

350

640

360

660

375

725

220

515

230

525

265

550

63

36
45

600

930

620

975

710

1210

475

790

490

820

520

920

350

645

370

660

380

700

80

45
56

760

1150

785

1210

895

1495

610

985

625

1020

670

1145

395

810

420

825

495

875

100

56
70

905

1370

945

1445

1120

1180

745

1190

765

1235

835

1440

420

995

460

1020

620

1100

3000

125

70

90

1175

1815

1225

1920

1460

2560

980

1600

1010

1670

1105

1980

580

1365

620

1400

835

1540

140

90

100

1600

1915

1695

2030

2190

2770

1390

1695

1440

1770

1670

2130

1150

1440

1180

1490

1275

1650

160

100

110

1730

2030

1825

2155

2350

2910

1490

1790

1550

1870

1790

2240

1235

1520

1265

1565

1365

1720

180

110

125

1850

2295

1950

2440

2510

3000

1590

2030

1655

2130

1900

2570

1310

1730

1340

1785

1450

1980

200

125

140

2110

2540

2230

2700

2270

3000

1835

2265

1910

2380

2250

2930

1530

1945

1575

2010

1720

2260

220

140

160

2250

2800

2400

2990

3350

4500

1990

2530

2090

2680

2550

3480

1685

2220

1740

2310

1950

2700

6000

250

160

180

2615

3140

2780

3360

3900

5050

2320

2850

2435

3010

3000

3910

1980

2500

2050

2610

2300

3050

280

180

200

2850

3370

3050

3610

4400

5550

2550

3070

2680

3250

3370

4300

2190

2700

2270

2820

2600

3330

320

200

220

3000

3500

3210

3750

4700

5800

2680

3180

2830

3370

3590

4480

2100

2790

2390

2920

2750

3460

JG型

液压缸内径

/mm

活塞杆直径

/mm

允许行程S/mm

最大可行行程/mm

100bar

160bar

250bar

0°

45°

90°

0°

45°

90°

0°

45°

90°

40

22
28

825

1305

840

1350

885

1535

645

1085

650

1110

665

1180

370

875

375

885

410

910

2000

50

28
36

1075

1680

1100

1750

1175

2000

855

1430

865

1465

890

1590

610

1175

625

1190

675

1240

63

36
45

1405

2000

1440

2000

1570

2000

1135

1760

1155

1810

1200

1990

895

1460

900

1480

920

1555

80

45
56

1730

2000

1780

2000

1960

2000

1410

2000

1435

2000

1500

2000

1000

1785

1050

1820

1155

1920

100

56
70

2110

3000

2180

3000

2440

3000

1740

2620

1770

2710

1870

3000

1140

2210

1220

2260

1440

2400

3000

125

70

90

2600

3000

2695

3000

3000

3000

2170

3000

2210

3000

2360

3000

1400

2890

1480

2970

1820

3000

140

90

100

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

2585

3000

2635

3000

2800

3000

160

100

110

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

2760

3000

2810

3000

2990

3000

180

110

125

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

3000

2940

3000

3000

3000
