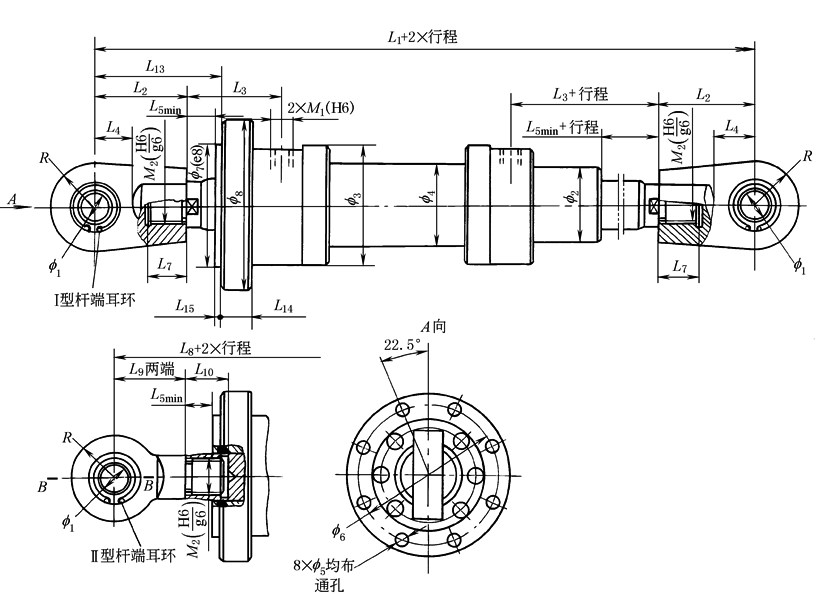

头部法兰式等速液压缸(TFD)外形尺寸
mm
缸径	40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
杆径	28	36	45	56	70	90	100	110	125	140	160	180	200	220	250	280
f5	8.4	10.5	13	15	17	21	23	25	28	31	37	37	43	50	50	52
f6	110	135	155	180	215	260	290	330	365	400	450	500	570	650	650	730
f7	90	110	130	150	180	220	245	280	310	340	380	430	480	550	560	640
f8	130	160	180	210	250	300	335	380	420	460	520	570	660	750	780	820
L1	503	562	618	687	807	911	996	1086	1206	1306	1412	1640	1745	1905	1977	2092
L8	433	482	522	567	667	743	796	854	946	1026	1096	1300	1335	1441	1457	1520
L13	98	117	133	157	185	218	243	271	311	346	377	435	475	535	555	595
L14	30	35	40	45	50	55	60	70	80	90	100	110	120	130	130	150
L15	5	5	5	5	5	10	10	10	10	10	10	10	10	10	10	10
注：B—B断面及其他尺寸代号数值与中部摆动式(ZB)液压缸相同，见表中部摆动式(ZB)液压缸外形尺寸。
