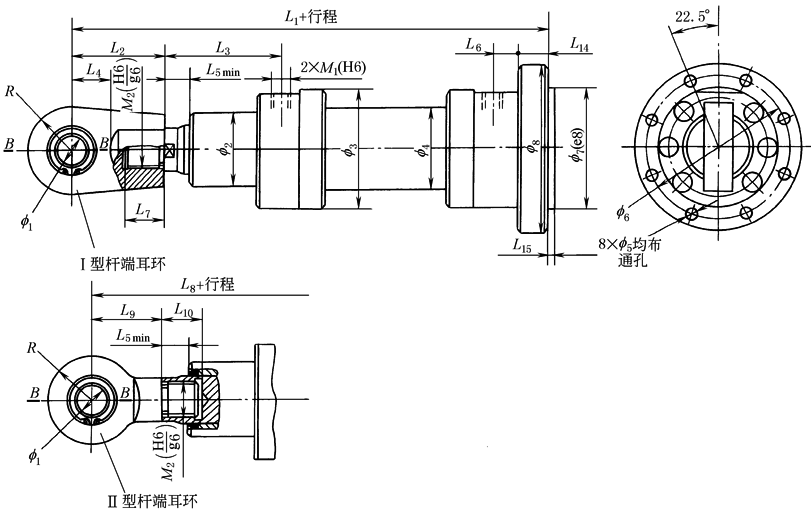

尾部法兰式(WF)液压缸外形尺寸
mm
缸径	40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
杆径	28	36	45	56	70	90	100	110	125	140	160	180	200	220	250	280
f5	8.4	10.5	13	15	17	21	23	25	28	31	37	37	43	50	50	52
f6	110	135	155	180	215	260	290	330	365	400	450	500	570	650	650	730
f7	90	110	130	150	180	220	245	280	310	340	380	430	480	550	560	640
f8	130	160	180	210	250	300	335	380	420	460	520	570	660	750	780	820
L1	370	417	465	520	605	685	750	820	910	990	1080	1235	1325	1500	1497	1587
L6	27	34	40	54	58	47.5	65	48	70	65	95	75	128	170	125	130
L8	335	377	417	460	535	601	650	704	780	850	922	1065	1120	1268	1302	1366
L14	30	35	40	45	50	55	60	70	80	90	100	110	120	130	130	150
L15	5	5	5	5	5	10	10	10	10	10	10	10	10	10	10	10
注：B—B断面及其他尺寸代号数值与中部摆动式(ZB)液压缸相同，见表中部摆动式(ZB)液压缸外形尺寸。
