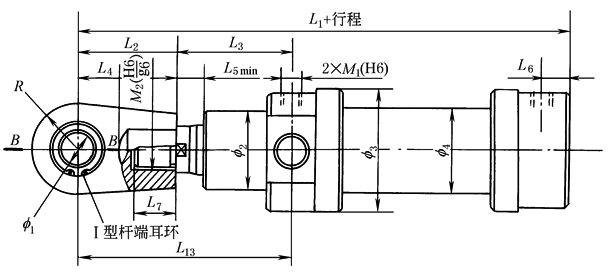

头部摆动式(TB)液压缸外形尺寸
mm
缸径	40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
杆径	28	36	45	56	70	90	100	110	125	140	160	180	200	220	250	280
L13	190	212	233	262	310	343	373	406	456	491	527	615	655	715	767	827
注：Ⅱ型杆端耳环图、B—B断面图、左视图以及其他尺寸代号数值与中部摆动式(ZB)液压缸相同，见表中部摆动式(ZB)液压缸外形尺寸。
