车辆用液压缸

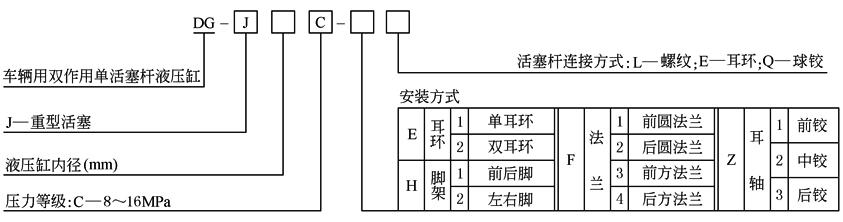

DG型车辆用液压缸是双作用单活塞杆、耳环安装型液压缸，主要用于车辆、运输机械及矿山机械等的液压传动 (1) 型号意义： (2) 技术性能 表1　　　　　　　　　　　　　　　　　　　　　　　DG型车辆用液压缸技术参数
缸径 D/mm	活塞杆直径 d/mm	活塞面积/cm^3		工作压力14MPa		工作压力16MPa		行程 /mm
		无杆腔	有杆腔	推力/kN	拉力/kN	推力/kN	拉力/kN
40	22	12.57	8.77	17.59	12.27	20.11	14.02	1200
50	28	19.63	13.48	27.49	18.87	31.42	21.56	1200
63	35	31.17	21.55	43.64	30.17	49.88	34.48	1600
80	45	50.27	34.36	70.37	48.11	80.42	54.98	1600
90	50	63.62	43.98	89.06	61.58	101.79	70.37	2000
100	56	78.54	53.91	109.96	75.47	125.66	86.26	2000
110	63	95.03	63.86	133.05	89.41	152.05	102.18	2000
125	70	122.72	84.23	171.81	117.93	196.35	134.77	2000
140	80	153.94	103.67	215.51	145.14	246.30	165.88	2000
150	85	176.71	119.97	247.40	167.96	282.74	191.95	2000
160	90	201.06	137.44	281.49	192.42	321.70	219.91	2000
180	100	254.47	175.93	356.26	246.30	407.15	281.49	2000
200	110	314.16	219.13	439.82	306.78	502.65	350.60	2000

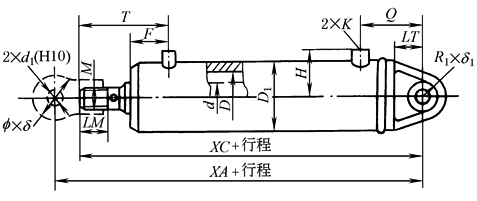

(3) 典型产品外形尺寸
DG型车辆用液压缸外形尺寸 表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
D	D1	K	M	LM	d1	(厚)	(厚)	XC	XA	F	H	Q	LT	T
40	60	3/8	M20×1.5	29	16	45×37.5	20×22	200	226	43	45	59	27	88
50	70	3/8	M24×1.5	34	20	56×45	25×28	242	276	52	50	66	32	104
63	83	1/2	M30×1.5	36	31.5	71×60	35.5×40	274	317	59	61.5	79	40	114
80	102	1/2	M39×1.5	42	40	90×75	42.5×50	306	359	57	71	94	50	121
90	114	1/2	M39×1.5	42	40	90×75	45×45	345	396	70	77	101	50	142
100	127	3/4	M48×1.5	62	50	112×95	53×63	369	427	66	87.5	111	60	154
110	140	3/4	M48×1.5	62	50	112×95	55×75	407	462	83	94	129	65	173
125	152	3/4	M64×2	70	63	140×118	67×80	421	496	70	100	136	75	166
140	168	3/4	M64×2	70	63	140×118	65×80	449	522	93	109	147	75	193
150	180	1	M80×2	80	71	170×135	75×80	481	566	78	115	169	95	185
160	194	1	M80×2	80	71	170×135	75×85	520	603	113	122	169	95	223
180	219	1¼	M90×2	88	90	176×160	80×90	597	687	149	139.5	173	95	269
200	245	1¼	M90×2	95	100	210×160	122×100	687	777	165	152.5	237	95	295

注：1.表中K为圆锥管螺纹NPT。

2.本表数值取自榆次液压有限公司。其他厂的产品数值，应与有关厂联系。

3.生产厂：榆次液压有限公司、武汉油缸厂、海门市液压件厂、焦作华科液压机械制造有限公司、抚顺天宝重工液压制造有限公司、武汉严氏液压机械有限公司等。
