典型产品外形尺寸

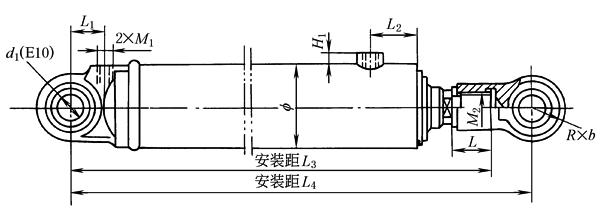

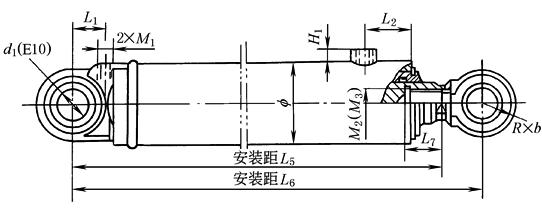

① 耳环连接 表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
缸径	尺 寸 代 号
	L1	L2	L3	L4	L5	L6	L7	L	f	H1	d1	M1	M2	M3	R×b
40	30	65	225+S	255+S		218+S		30	57	15	20	M14×1.5	M16×1.5		25×25
50	40		243+S	280+S		240+S		35	68		30	M18×1.5	M22×1.5		35×35
63			258+S	295+S	218+S	270+S	35	40	83				M27×1.5	M24×1.5
80	50	75 65^#	300+S	347+S	255+S	317+S	40	45	102	18	40	M22×1.5	M33×1.5	M30×1.5	45×45
90		66 76*	305+S 325+S*	357+S 377+S*	260+S 280+S*	312+S 332+S*	50		114				M36×2	M33×1.5
100	60	72 82*	340+S 360+S*	402+S 422+S*	290+S 310+S*	357+S 377+S*	55	50	127	20	50	M27×2	M42×2	M36×2	60×60
110		77 87*	360+S 380+S*	422+S 442+S*	305+S 325+S*	372+S 392+S*	60	55	140				M48×2	M42×2
125		78	370+S	452+S	310+S	377+S	65	60	152				M52×2	M48×2
140	70	85 95*	405+S 425+S*	498+S 518+S*	340+S *360+S	418+S 438+S*	70	65	168		60		M60×2	M52×2	70×70
150	75	92 102*	420+S 440+S*	513+S 533+S*	350+S 370+S*	428+S 448+S*	75	70	180	22		M33×2	M64×2	M56×2
160	70	100	435+S	533+S	360+S	438+S	80	75	194				M68×2	M60×2
180	89	107	480+S	588+S	395+S	483+S	90	85	219	24	70	M42×2	M76×3	M68×2	80×80
200	100	110	510+S	628+S	415+S	513+S	100	95	245		80		M85×3	M76×3	95×90
220	110	120	560+S	690+S	455+S	565+S	110	105	273	25	90		M95×3	M85×3	105×100
250	122	135	614+S	754+S	499+S	624+S	120	115	299		100		M105×3	M95×3	120×110

注：1.S为行程。

2.带*者仅为速度比φ＝2时的尺寸；带#者仅为f 80mm缸卡键式尺寸。

3.M₂用于速度比φ＝1.46和2；M₃仅用于速度比φ＝1.33。

4.表中尺寸代号对所有安装方式尺寸代号通用。

5.本表数据取自武汉油缸厂的产品样本，若用其他厂的产品，应与有关厂联系。

6.生产厂：武汉油缸厂、长江液压件有限责任公司、榆次液压件厂、韶关液压件厂、厦门海特液压机械工程公司、焦作华科液压机械制造有限公司、海门市液压件厂、抚顺宝重工液压制造有限公司、武汉严氏液压机械有限公司。

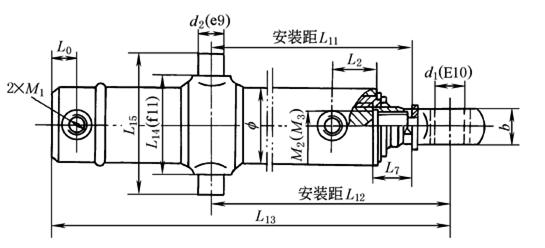

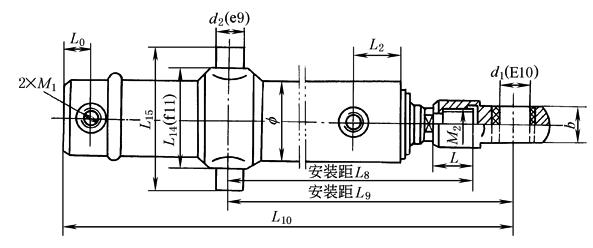

② 耳轴连接
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
尺寸代号	缸　　　　　　　径
	80	90	100	110	125	140	150	160	180	200	220	250
L0	25		30			35			42	40	53	55
L8	＞215 ＜160+S	＞225 ＜165+S	＞250 ＜170+S	＞260 ＜190+S	＞255 ＜200+S	＞290 ＜210+S	＞305 ＜225+S	＞310 ＜240+S	＞345 ＜255+S	＞365 ＜265+S	＞395 ＜285+S	＞430 ＜315+S
L9	＞260 ＜205+S	＞275 ＜215+S	＞310 ＜230+S	＞320 ＜250+S	＞335 ＜280+S	＞385 ＜305+S	＞400 ＜320+S	＞410 ＜340+S	＞455 ＜365+S	＞485 ＜385+S	＞525 ＜415+S	＞570 ＜455+S
L10	322+S	332+S 352+S*	372+S 392+S*	392+S 412+S*	422+S	463+S 483+S*	478+S 498+S*	498+S	548+S	578+S	633+S	687+S
L11	＞170 ＜115+S	＞180 ＜120+S	＞200 ＜120+S	＞205 ＜135+S	＞195 ＜140+S	＞225 ＜145+S	＞235 ＜155+S	＞235 ＜165+S	＞260 ＜170+S	＞270 ＜170+S	＞290 ＜180+S	＞315 ＜200+S
L12	＞230 ＜175+S	＞230 ＜170+S	＞265 ＜185+S	＞270 ＜200+S	＞260 ＜205+S	＞305 ＜225+S	＞315 ＜235+S	＞315 ＜245+S	＞350 ＜260+S	＞370 ＜220+S	＞400 ＜290+S	＞440 ＜325+S
L13	292+S	287+S 307+S*	327+S 347+S*	342+S *362+S	347+S	383+S 403+S*	393+S 413+S*	403+S	443+S	463+S	508+S	557+S
L14	125	140	155	170	185	200	215	230	255	285	320	350
L15	185	200	230	245	260	290	305	320	360	405	455	500
d2	40	40	50	50	50	60	60	60	70	80	90	100
A	55	60	80	70	55	80	80	70	90	100	100	105

注：1.同上表1中注1~注6。

2.图中其他尺寸代号见上表1。

3.耳轴连接的行程不得小于表中A值。

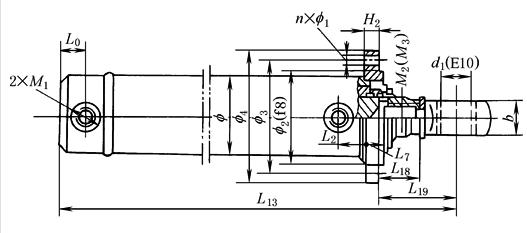

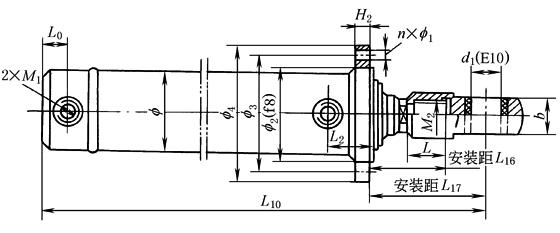

③ 端部法兰连接
表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
尺寸代号	缸　　　　　　　径
	80	90	100	110	125	140	150	160	180	200	220	250
L16	81	82 92*	88 98*	95 105*	98	108 118*	114 124*	119	130	143	156	171
L17	128	134 144*	150 160*	157 167*	180	201 211*	207 217*	217	238	261	285	311
L18	36	37 47*	38 48*	40 50*	38	43 53*	44 54*	44	45	48	51	56
L19	98	89 99*	105 115*	107 117*	105	121 131*	122 132*	122	133	146	160	181
H2	20	20	20	22	22	24	26	28	30	32	34	36
n×f1	8×f13.5	8×f15.5	8×f18	8×f18	10×f18	10×f20	10×f22	10×f22	10×f24	10×f26	10×f29	12×f32
f2	115	130	145	160	175	190	205	220	245	275	305	330
f3	145	160	180	195	210	225	245	260	285	320	355	390
f4	175	190	210	225	240	260	285	300	325	365	405	450

注：1.同上表1注2~注6。

2.图中其他尺寸代号的数值见上表1和上表2。

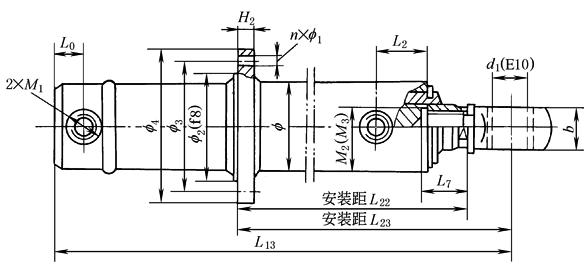

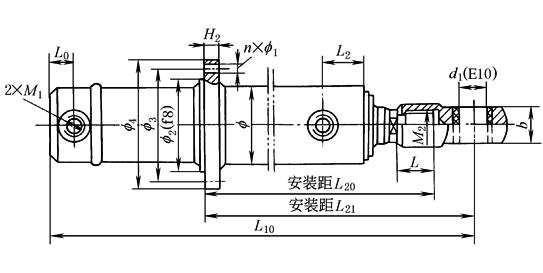

④ 中部法兰连接

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸代号

缸　　　　　　径

80

90

100

110

125

140

150

160

180

200

220

250

L20

＞200 ＜190+S

＞210 ＜195+S

＞230 ＜210+S

＞240 ＜220+S

＞235 ＜240+S

＞265 ＜250+S

＞285 ＜265+S

＞290 ＜280+S

＞320 ＜300+S

＞340 ＜315+S

＞365 ＜340+S

＞395 ＜375+S

L21

＞245 ＜235+S

＞260 ＜245+S

＞290 ＜270+S

＞300 ＜285+S

＞315 ＜320+S

＞360 ＜345+S

＞380 ＜360+S

＞390 ＜380+S

＞430 ＜410+S

＞460 ＜435+S

＞495 ＜470+S

＞535 ＜515+S

L22

＞155 ＜145+S

＞165 ＜150+S

＞180 ＜160+S

＞185 ＜170+S

＞175 ＜180+S

＞200 ＜185+S

＞215 ＜195+S

＞215 ＜205+S

＞235 ＜215+S

＞245 ＜220+S

＞260 ＜235+S

＞280 ＜260+S

L23

＞215 ＜205+S

＞215 ＜200+S

＞245 ＜224+S

＞250 ＜235+S

＞240 ＜245+S

＞280 ＜265+S

＞295 ＜275+S

＞295 ＜285+S

＞325 ＜305+S

＞345 ＜320+S

＞370 ＜345+S

＞405 ＜385+S

注：1.同上表1注1~注6。

2.图中其他尺寸代号的数值见上表1~表3。

3.中部法兰连接的行程不得小于上表2中的A值。
