排气阀
排气阀的结构型式见下表。排气阀的位置要合理，水平安装的液压缸，其位置应设在缸体两腔端部的上方；垂直安装的液压缸，应设在端盖的上方，均应与压力腔相通，以便安装后调试前排除液压缸内的空气。由于空气比油轻，总是向上浮动，不会让空气有积存的残留死角。如果排气阀设置不当或者没有设置，压力油进入液压缸后，缸内仍会存有空气。由于空气具有压缩性和滞后扩张性，会造成液压缸和整个液压系统在工作中的颤振和爬行，影响液压缸的正常工作。例如，液压导轨磨床在加工过程中，如果工作台进给液压缸内存有空气，就会引起工作台进给时的颤振和爬行，这不仅会影响被加工表面的粗糙度和形位公差等级，而且会损坏砂轮和磨头等机构；这种现象如果发生在炼钢转炉的倾倒装置液压缸中，将会引起钢水的动荡泼出，这是十分危险的。为了避免这种现象的发生，除了防止空气进入液压系统外，必须在液压缸上安设排气阀。因为液压缸是液压系统的最后执行元件，会直接反映出残留空气的危害 排气阀的结构形式
结 构 图		说 明

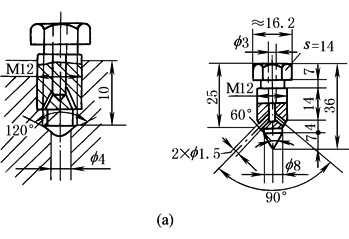

整 体 排 气 阀		阀体与阀针合为一体，用螺纹与缸筒或缸盖连接，靠头部锥面起密封作用。排气时，拧松螺纹，缸内空气从锥面间隙中挤出，并经斜孔排出缸外 这种排气阀简单､方便，但螺纹与锥面密封处同轴度要求较高，否则拧紧排气阀后不能密封，会造成外泄漏 阀的材料用35或45碳素钢，锥部热处理硬度38～44HRC 整体排气阀的实际结构尺寸如图a所示

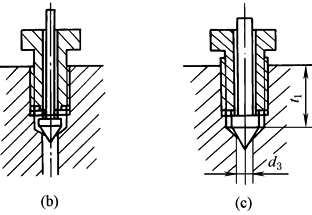

组 合 排 气 阀		阀体与阀针为两个不同零件 ，拧松阀体螺纹后，锥阀在压力的推动下脱离密封面而排出空气 阀体材料用30或45碳素钢，锥阀用不锈钢3Cr13，锥部热处理硬度38～44 HRC
