YPE三相异步盘式制动电动机

表1　　　　　　　　　　　　　　　　　　　　　　　　　　技术数据

型号

额定

功率

/kW

额定

电流

/A

额定

转速

/r·min-1

工作

方式

制动

力矩

/N·m

转动

惯量

/kg·m2

效率

/%

功率

因数

cosφ

质量

/kg

YPE100S2-4Z

0.1

0.48

1380

S2-30min

1.8

0.012

55

0.58

5

1.8

2.0

8

YPE100-4

0.1

0.48

1380

S1

1.8

0.012

55

0.58

5

1.8

2.0

8

YPE200S2-4Z

0.2

0.85

1380

S2-30min

3.43

0.012

63

0.61

5

1.8

2.0

8

YPE200-4

0.2

0.80

1380

S1

3.43

0.012

63

0.61

5

1.8

2.0

13

YPE400S2-4Z

0.4

1.47

1380

S2-30min

6.86

0.035

68

0.68

5

1.8

2.0

13

YPE400-4

0.4

1.25

1380

S1

6.86

0.035

68

0.68

5

1.8

2.0

14

YPE500S2-4Z

0.5

1.66

1380

S2-30min

6.86

0.04

68

0.68

5

1.8

2.0

14

YPE500-4

0.5

1.46

1380

S1

6.86

0.04

68

0.68

5

1.8

2.0

15

YPE750S2-4Z

0.75

2.6

1380

S2-30min

10.4

0.04

70

0.68

5

1.8

2.0

15

YPE750-4

0.75

2.35

1380

S1

10.4

0.04

70

0.68

5

2.0

2.5

20

YPE1100S2-4Z

1.1

3.41

1380

S2-30min

15.2

0.137

72

0.68

6

2.0

2.5

21

YPE1500S2-4Z

1.5

4.76

1380

S2-30min

20.8

0.28

73

0.70

6

2.0

2.5

33

YPE2200S2-4Z

2.2

6.8

1380

S2-30min

30.4

0.28

75

0.70

6

2.0

2.5

33

YPE3000S2-4Z

3.0

10.2

1380

S2-30min

41.6

0.28

75

0.70

6

2.0

2.5

34

注：1．电压380V，频率50Hz，绝缘等级B，防护等级IP54，冷却方式IC004，接法。

2．用于一般机械盘式制动电动机。

3．生产厂：北京富特盘式电机有限公司。

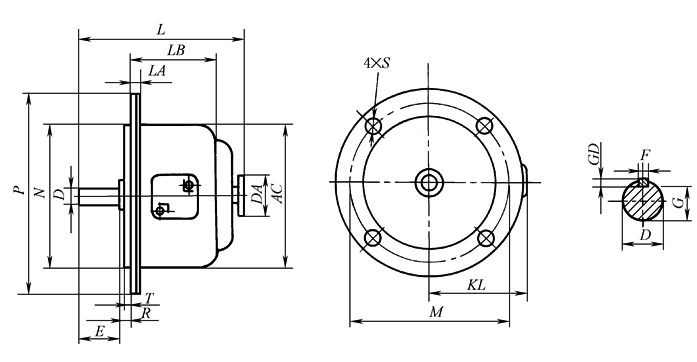

外形及安装尺寸

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm　　

型号

安装尺寸

外形尺寸

D

(j6)

G

(h9)

GD

(h9)

F

N

(h9)

P

M

(±0.2)

E

R

S

T

L

LB

LA

AC

DA

KL

YPE100S2-4Z

11

8.5

4

4

130

200

180

23

6

7

3

151

79

13

164

59

131

YPE100-4

11

8.5

4

4

130

200

180

23

6

7

3

151

79

13

164

59

131

YPE200S2-4Z

11

8.5

4

4

130

200

180

23

6

7

3

151

79

13

164

59

131

YPE200-4

11

8.5

4

4

180

235

215

23

6

11

3

156

91

15

196

59

148

YPE400S2-4Z

14

11

5

5

180

235

215

30

6

11

3

163

91

15

196

59

148

YPE400-4

14

11

5

5

180

235

215

30

6

11

3

163

91

15

196

59

148

YPE500S2-4Z

14

11

5

5

180

235

215

30

6

11

3

163

91

15

196

59

148

YPE500-4

14

11

5

5

180

235

215

30

6

11

3

163

93

15

196

59

148

YPE750S2-4Z

19

16

5

5

180

235

215

30

6

11

3

163

93

15

196

59

148

YPE750-4

19

16

5

5

230

290

265

30

6

14

4

190

108

13

233

59

168

YPE1100S2-4Z

19

16

5

5

230

290

265

50

6

14

4

205

108

13

233

59

168

YPE1500S2-4Z

24

20

7

8

250

325

300

50

6

14

5

220

122

15

268

59

183

YPE2200S2-4Z

24

20

7

8

250

325

300

50

6

14

5

220

122

15

268

59

183

YPE3000S2-4Z

24

20

7

8

250

325

300

50

6

14

5

220

122

15

268

59

183
