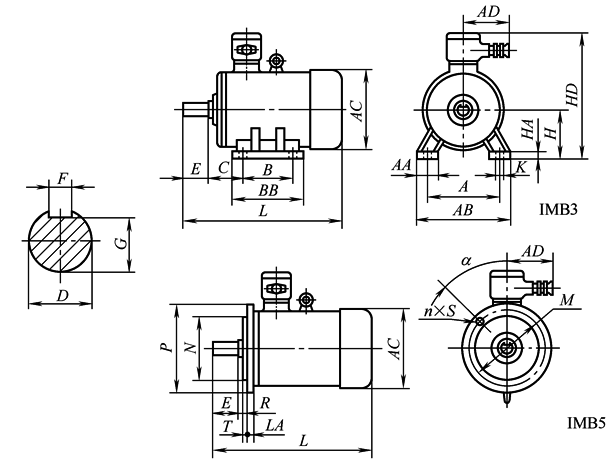

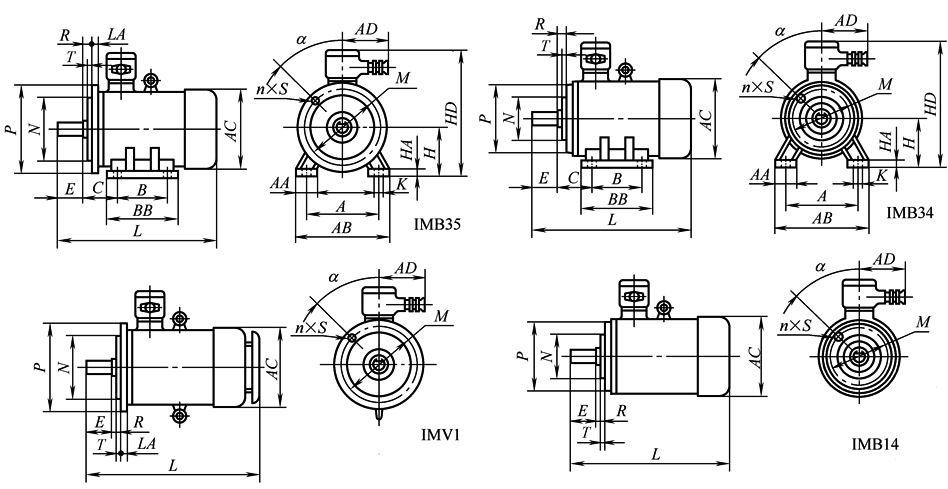

安装及外形尺寸
mm
机座号	凸缘号
	IMB35 IMB5 IMV1			IMB14 IMB34		A		B		C		D				E			F				G					H		K	凸缘尺寸
												极数																			IMB35、IMB5、IMV1
												2极		≥4极		2极	≥4极		2极		≥4极		2极		≥4极						M		N		P		R	α		n×S		T
63	FF115			FF75		100		80		40		11				23			4				8.5					63		7	115		95		140		0	45°		4×f 10		3
71	FF130			FF85		112		90		45		14				30			5				11					71		7	130		110		160		0	45°		4×f 10		3
80	FF165			FF100		125		100		50		19				40			6				15.5					80		10	165		130		200		0	45°		4×f 12		3.5
90S	FF165			FF115		140		100		56		24				50			8				20					90		10	165		130		200		0	45°		4×f 12		3.5
90L	FF165			FF115		140		125		56		24				50			8				20					90		10	165		130		200		0	45°		4×f 12		3.5
100L	FF215			FF130		160		140		63		28				60			8				24					100		12	215		180		250		0	45°		4×f 15		4
112M	FF215			FF130		190		140		70		28				60			8				24					112		12	215		180		250		0	45°		4×f 15		4
132S	FF265			—		216		140		89		38				80			10				33					132		12	265		230		300		0	45°		4×f 15		4
132M	FF265			—		216		178		89		38				80			10				33					132		12	265		230		300		0	45°		4×f 15		4
160M	FF300			—		254		210		108		42				110			12				37					160		15	300		250		350		0	45°		4×f 19		5
160L	FF300			—		254		254		108		42				110			12				37					160		15	300		250		350		0	45°		4×f 19		5
180M	FF300			—		279		241		121		48				110			14				42.5					180		15	300		250		350		0	45°		4×f 19		5
180L	FF300			—		279		279		121		48				110			14				42.5					180		15	300		250		350		0	45°		4×f 19		5
200L	FF350			—		318		305		133		55				110			16				49					200		19	350		300		400		0	45°		4×f19		5
225S	FF400			—		356		286		149		55		60		110	140		16		18		49		53			225		19	400		350		450		0	22.5°		8×f 19		5
225M	FF400			—		356		311		149		55		60		110	140		16		18		49		53			225		19	400		350		450		0	22.5°		8×f 19		5
250M	FF500			—		406		349		168		60		65		140	140		18		18		53		58			250		24	500		450		550		0	22.5°		8×f 19		5
280S	FF500			—		457		368		190		65		75		140	140		18		20		58		67.5			280		24	500		450		550		0	22.5°		8×f 19		5
280M	FF500			—		457		419		190		65		75		140	140		18		20		58		67.5			280		24	500		450		550		0	22.5°		8×f 19		5
315S	FF600			—		508		406		216		65		80		140	170		18		22		58		71			315		28	600		550		660		0	22.5°		8×f 24		6
315M	FF600			—		508		457		216		65		80		140	170		18		22		58		71			315		28	600		550		660		0	22.5°		8×f 24		6
315L	FF600			—		508		508		216		65		80		140	170		18		22		58		71			315		28	600		550		660		0	22.5°		8×f 24		6
355S	FF740			—		610		500		254		75		95		140	170		20		25		67.5		86			355		28	740		680		800		0	22.5°		8×f 24		6
355M	FF740			—		610		560		254		75		95		140	170		20		25		67.5		86			355		28	740		680		800		0	22.5°		8×f 24		6
355L	FF740			—		610		630		254		75		95		140	170		20		25		67.5		86			355		28	740		680		800		0	22.5°		8×f 24		6
机座号		凸缘号
		凸缘尺寸													进线口 管螺纹					AA		AB		AC		AD	BB		HA			HD		LA		L
		IMB14、IMB34																																		2极			≥4极
		M	N		P		R		α		n×S		T		单口			双口																		其他		V1	其他		V1
63		75	60		90		0		45°		4×M5		2.5		M24×1.5			—		30		130		150		165	110		8			230		10		270		310	270		310
71		85	70		105		0		45°		4×M6		2.5		M24×1.5			—		32		140		155		165	130		8			240		12		300		340	300		340
80		100	80		120		0		45°		4×M6		3		M30×2			—		34		165		180		225	135		10			340		15		330		375	330		375
90S		115	95		140		0		45°		4×M8		3		M30×2			—		36		180		205		225	135		14			355		15		360		405	360		405
90L		115	95		140		0		45°		4×M8		3		M30×2			—		36		180		205		225	160		14			355		15		385		430	385		430
100L		130	110		160		0		45°		4×M8		3.5		M30×2			—		40		200		230		225	180		14			380		18		430		485	430		485
112M		130	110		160		0		45°		4×M8		3.5		M30×2			—		50		245		230		225	185		16			400		18		460		520	460		520
132S		—	—		—		—		—		—		—		M30×2			—		60		280		270		225	200		18			470		20		515		585	515		585
132M		—	—		—		—		—		—		—		M30×2			—		60		280		270		225	240		18			470		20		550		630	550		630
160M		—	—		—		—		—		—		—		M36×2			—		70		330		325		240	270		20			530		20		670		745	670		745
160L		—	—		—		—		—		—		—		M36×2			—		70		330		325		240	314		20			530		20		710		780	710		780
180M		—	—		—		—		—		—		—		M36×2			—		70		355		360		240	325		22			565		20		730		800	730		800
180L		—	—		—		—		—		—		—		M36×2			—		70		355		360		240	365		22			565		20		750		820	750		820
200L		—	—		—		—		—		—		—		M48×2			M48×2		70		390		400		290	370		25			645		22		810		885	810		885
225S		—	—		—		—		—		—		—		M48×2			M48×2		75		435		450		290	370		28			690		22		—		—	845		915
225M		—	—		—		—		—		—		—		M48×2			M48×2		75		435		450		290	395		28			690		22		840		910	870		940
250M		—	—		—		—		—		—		—		M64×2			M48×2		80		490		500		350	425		30			770		25		950		1045	950		1045
280S		—	—		—		—		—		—		—		M64×2			M48×2		85		545		560		350	450		35			830		25		990		1100	1010		1120
280M		—	—		—		—		—		—		—		M64×2			M48×2		85		545		560		350	500		35			830		25		1040		1160	1060		1180
315S		—	—		—		—		—		—		—		M85×3			M64×2		132		640		630		480	540		38			1050		28		1330		1450	1360		1480
315M		—	—		—		—		—		—		—		M85×3			M64×2		132		640		630		480	590		38			1050		28		1360		1465	1390		1510
315L		—	—		—		—		—		—		—		M85×3			M64×2		132		640		630		480	640		38			1050		28		1500		1640	1530		1650
355S		—	—		—		—		—		—		—		M85×3			M72×2		150		740		750		480	710		42			1150		30		1520		1660	1570		1720
355M		—	—		—		—		—		—		—		M85×3			M72×2		150		740		750		480	770		42			1150		30		1600		1740	1650		1800
355L		—	—		—		—		—		—		—		M85×3			M72×2		150		740		750		480	840		42			1150		30		1700		1840	1750		1900
注：R为凸缘配合面至轴伸肩的距离。
