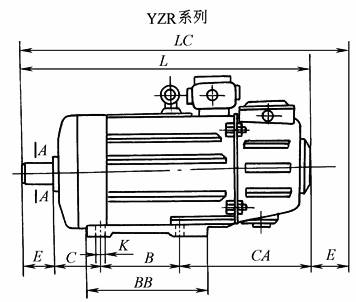

卧式安装尺寸及外形尺寸(安装型式 IM1001、IM1002、IM1003、IM1004)
mm
机 座 号	安 装 尺 寸															外 形 尺 寸
	A	A/2	B	C	CA	CA'	D	D1	E	E1	F (N9)	G	H	K	螺栓 直径	AB	AC	BB	LC	LC'	HD	L	L'	HA	D2
YZ112M、YZR112M	190	95	140	70	300	135	32k6		80		10	27	112	12	M10	250	245	235	670	505	335	590	420	18	M30×2
YZ132M、YZR132M	216	108	178	89	300	150	38k6		80		10	33	132	12	M10	275	285	260	727	577	365	645	495	20
YZ160M、YZR160M	254	127	210	108	330	180	48k6		110		14	42.5	160	15	M12	320	325	290	858	718	425	758	608	25	M36×2
YZ160L、YZR160L	254	127	254	108	330	180	48k6		110		14	42.5	160	15	M12	320	325	335	912	762	425	800	650	25
YZ180L、YZR180L	279	139.5	279	121	360	180	55	M36×3	110	82	14	19.9	180	15	M12	360	360	380	980	800	465	870	685	25
YZ200L、YZR200L	318	159	305	133	400	210	60	M42×3	140	105	16	21.4	200	19	M16	405	405	400	1118	928	510	975	780	28	M48×2
YZ225M、YZR225M	356	178	311	149	450	258	65	M42×3	140	105	16	23.9	225	19	M16	455	430	410	1190	998	545	1050	850	28
YZ250M、YZR250M	406	203	349	168	540	295	70	M48×3	140	105	18	25.4	250	24	M20	515	480	510	1337	1092	605	1195	935	30
YZR280S	457	228.5	368	190	540		85	M56×4	170	130	20	31.7	280	24	M20	575	535	530	1438		665	1265		32	M64×2
YZR280M	457	228.5	419	190	540		85	M56×4	170	130	20	31.7	280	24	M20	575	535	580	1489		665	1315		32
YZR315S	508	254	406	216	600		95	M64×4	170	130	22	35.2	315	28	M24	640	620	580	1562		750	1390		35
YZR315M	508	254	457	216	600		95	M64×4	170	130	22	35.2	315	28	M24	640	620	630	1613		750	1440		35
YZR355M	610	305	560	254	630		110	M80×4	210	165	25	41.9	355	28	M24	740	710	730	1864		840	1650		38	2-M64×2
YZR355L	610	305	630	254	630		110	M80×4	210	165	25	41.9	355	28	M24	740	710	800	1934		840	1720		38
YZR400L	686	343	710	280	630		130	M100×4	250	200	28	50	400	35	M30	855	840	910	2120		950	1865		45
注：D2为定、转子接线口尺寸。
