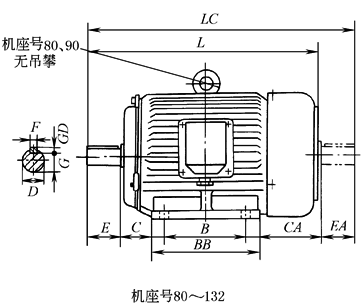

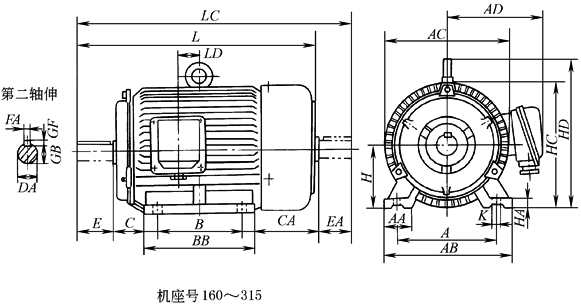

B3外形及安装尺寸(JB/T 6449—1992)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
机 座 号	A	AA	AB	AC	AD	B	BB	C	CA	H	HA	HC	HD	K	L		LC		LD
															2极	4、6、8、 10极	2极	4、6、8、 10极
80	125	37	165	175	150	100	135	50	100		13	170	175	10	290		337		—
90S	140		180	195	160			56	110			190	195		315		373
90L						125	160								340		398
100L	160	42	205	215	180	140	180	63	120		15	—	245	12	380		445
112M	190	52	245	240	190		185	70	131		17		265		400		463
132S	216	63	280	275	210		205	89	168		20		315		475		559
132M						178	243								515		597
160M	254	73	330	335	265	210	275	108	177		22		385	15	605		722		55
160L						254	320								650		766
180M	279		355	380	285	241	315	121	199		24		430		670		783		86
180L						279	353								710		821		105
200L	318		395	420	315	305	378	133	221		27		475	19	775		881		102
225S	356	83	435	475	345	286	382	149	247				530		—	820	—	934	103
225M						311	407								815	845	929	959	116
250M	406	88	490	515	385	349	458	168	267		33		575	24	930		1036		131
280S	457	93	550	580	410	368	535	190	307		38		640		1000		1117	1147	168
280M						419	586								1050		1168	1198	194
315S	508	120	744	645	576	406	610	216	398		45		865	28	1240	1270	1382	1442	213
315M						457	660		402						1310	1340	1452	1512	238
315L						508	710												263
注：1．第二轴伸肩到风罩距离约8mm，表中L、LC等外形尺寸为最大值。 2．轴伸尺寸与第二轴伸尺寸见表B3、B35轴伸尺寸与第二轴伸尺寸。
