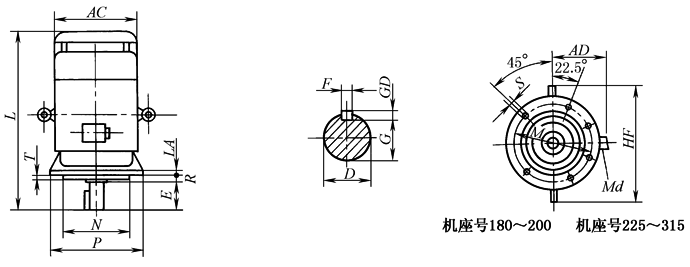

机座不带底脚、端盖上有凸缘、轴伸向下的安装及外形尺寸(JB/T 9616—1999)　　　　　　mm
V1(机座号180~315)
机座号	安装尺寸
	M	N			P	R	S		T		D					E			F
											2极		4、6、8、 10极			2极	4、6、8、 10极		2极		4、6、8、 10极
180M	300				350	0	4×f 19		5							110			14
180L	300				350	0	4×f 19		5							110			14
200L	350	300±0.016			400	0	4×f 19		5							110			16
225S	400	350±0.018			450	0	8×f 19		5		—					—	140		—		18
225M	400	350±0.018			450	0	8×f 19		5							110	140		16		18
250M	500	450±0.020			550	0	8×f 19		5							140	140		18		18
280S	500	450±0.020			550	0	8×f 19		5							140	140		18		20
280M	500	450±0.020			550	0	8×f 19		5							140	140		18		20
315S	600	550±0.022			660	0	8×f 24		6							140	170		18		22
315M	600	550±0.022			660	0	8×f 24		6							140	170		18		22
315L	600	550±0.022			660	0	8×f 24		6							140	170		18		22
机座号	安装尺寸							外形尺寸
	G			GD				AC		AD		LA		L				HF		Md
	2极		4、6、8、 10极	2极		4、6、8、 10极								2极	4、6、8、 10极
180M	42.5			9				360		285		18		730				500		M36×2-6H
180L	42.5			9				360		285		18		770				500		M36×2-6H
200L	49			10				400		310		18		850				550		M48×2-6H
225S	—		53	—		11		450		345		20		—	910			610		M48×2-6H
225M	49		53	10		11		450		345		20		905	935			610		M48×2-6H
250M	53		58	11		11		495		385		22		1020				650		M64×2-6H
280S	58		67.5	11		12		555		410		22		1100				720		M64×2-6H
280M	58		67.5	11		12		555		410		22		1150				720		M64×2-6H
315S	58		71	11		14		645		550		22		1310	1340			900		2×M64×2-6H
315M	58		71	11		14		645		550		22		1360	1390			900		2×M64×2-6H
315L	58		71	11		14		645		550		22		1360 1450	1390 1480			900		2×M64×2-6H
注：1．Md为接线盒进线口螺纹直径。 2．安装尺寸符合标准JB/T 9616，外形尺寸各厂家可能稍有不同。 3．P为最大极限值；R为凸缘配合面至轴伸肩的距离。
