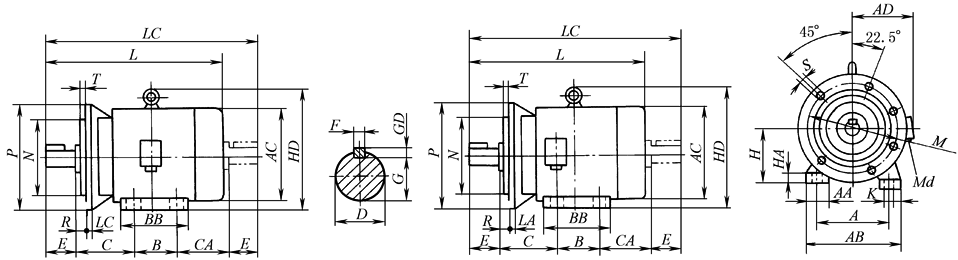

机座带底脚、端盖上有凸缘的安装及外形尺寸(JB/T 9616—1999)　　　　　　　　　　　　　　　　　mm

B35(机座号80~315)

V15、V36(机座号80~160)

机座号80~132(机座号80、90无吊环)　　　　　　　　　　　　　　　　　　　机座号160~315



机座号

安　装　尺　寸

H

A

B

C

CA

D

E

F

G

GD

K

M

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

80

125

100

50

—

40

6

15.5

6

10

165

90S

140

100

56

—

50

8

20

7

10

165

90L

140

125

56

—

50

8

20

7

10

165

100L

160

140

63

—

60

8

24

7

12

215

112M

190

140

70

133

60

8

24

7

12

215

132S

216

140

89

168

80

10

33

8

12

265

132M

216

178

89

168

80

10

33

8

12

265

160M

254

210

108

184

110

12

37

8

15

300

160L

254

254

108

184

110

12

37

8

15

300

180M

279

241

121

203

110

14

42.5

9

15

300

180L

279

279

121

203

110

14

42.5

9

15

300

200L

318

305

133

224

110

16

49

10

19

350

225S

356

286

149

249

—

—

140

—

18

—

53

—

11

19

400

225M

356

311

149

249

110

140

16

18

49

53

10

11

19

400

250M

406

349

168

273

140

140

18

18

53

58

11

11

24

500

280S

457

368

190

306

140

140

18

20

58

67.5

11

12

24

500

280M

457

419

190

306

140

140

18

20

58

67.5

11

12

24

500

315S

508

406

216

405

140

170

18

22

58

71

11

14

28

600

315M

508

457

216

405

140

170

18

22

58

71

11

14

28

600

315L

508

508

216

354

443

140

170

18

22

58

71

11

14

28

600

机座号

安 装 尺 寸

外　形　尺　寸

N

P

R

S

T

AA

AB

BB

AC

AD

HA

HD

LA

L

LC

Md

2极

4、6、8、10极

2极

4、6、8、10极

80

200

0

4×f 12

3.5

37

165

135

165

150

13

170

12

285

—

M24×1.5-6H

90S

200

0

4×f 12

3.5

39

180

135

175

155

13

190

12

310

—

M24×1.5-6H

90L

200

0

4×f 12

3.5

39

180

160

175

155

13

190

12

335

—

M24×1.5-6H

100L

250

0

4×f 15

4

42

205

180

205

180

15

245

14

380

—

M30×2-6H

112M

250

0

4×f 15

4

52

245

185

230

190

18

265

14

400

463

M30×2-6H

132S

300

0

4×f 15

4

63

280

205

270

210

20

315

14

470

557

M30×2-6H

132M

300

0

4×f 15

4

63

280

243

270

210

20

315

14

508

595

M30×2-6H

160M

350

0

4×f 19

5

73

330

275

325

255

22

385

16

600

722

M36×2-6H

160L

350

0

4×f 19

5

73

330

320

325

255

22

385

16

645

766

M36×2-6H

180M

350

0

4×f 19

5

73

355

315

360

285

24

430

18

670

785

M36×2-6H

180L

350

0

4×f 19

5

73

355

353

360

285

24

430

18

710

823

M36×2-6H

200L

300±0.016

400

0

4×f 19

5

73

395

380

400

310

27

475

18

770

882

M48×2-6H

225S

350±0.018

450

0

8×f 19

5

83

435

375

450

345

30

530

20

—

815

—

964

M48×2-6H

225M

350±0.018

450

0

8×f 19

5

83

435

400

450

345

30

530

20

810

840

929

989

M48×2-6H

250M

450±0.020

550

0

8×f 19

5

88

490

460

495

385

32

575

22

925

1070

M64×2-6H

280S

450±0.020

550

0

8×f 19

5

90

550

525

555

410

38

640

22

1000

1144

M64×2-6H

280M

450±0.020

550

0

8×f 19

5

90

550

576

555

410

38

640

22

1050

1195

M64×2-6H

315S

550±0.022

660

0

8×f 24

6

125

640

615

645

550

48

770

22

1155

1185

1307

1367

2×M64×2-6H

315M

550±0.022

660

0

8×f 24

6

125

640

665

645

550

48

770

22

1210

1240

1358

1418

2×M64×2-6H

315L

550±0.022

660

0

8×f 24

6

125

640

745

645

550

48

770

22

1210

1295

1240

1325

1358

1445

1418

1505

2×M64×2-6H

注：1．Md为接线盒进线口螺纹直径。

2．安装尺寸符合标准JB/T 9616，外形尺寸各厂家可能稍有不同。

3．P为最大极限值；R为凸缘配合面至轴伸肩的距离。
