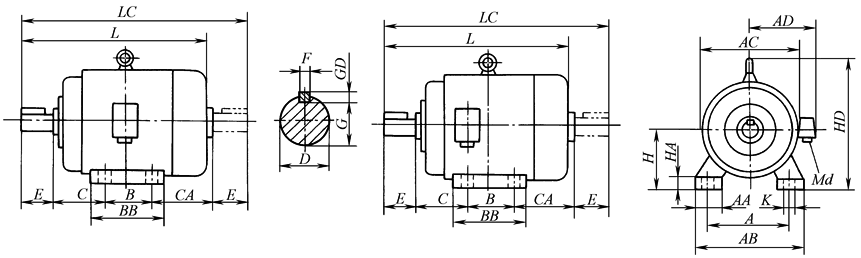

机座带底脚、端盖上无凸缘的安装及外形尺寸(JB/T 9616—1999)　　　　　　　　　　　　　　　　　mm

B3(机座号80~315)

B6、B7、B8、V5、V6(机座号80~160)

机座号80~132(机座号80、90无吊环)　　　　　　　　　　机座号160~315



机座号

安　装　尺　寸

H

A

B

C

CA

D

E

F

G

GD

K

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

80

125

100

50

—

40

6

15.5

6

10

90S

140

100

56

—

50

8

20

7

10

90L

140

125

56

—

50

8

20

7

10

100L

160

140

63

—

60

8

24

7

12

112M

190

140

70

133

60

8

24

7

12

132S

216

140

89

168

80

10

33

8

12

132M

216

178

89

168

80

10

33

8

12

160M

254

210

108

184

110

12

37

8

15

160L

254

254

108

184

110

12

37

8

15

180M

279

241

121

203

110

14

42.5

9

15

180L

279

279

121

203

110

14

42.5

9

15

200L

318

305

133

224

110

16

49

10

19

225S

356

286

149

249

—

—

140

—

18

—

53

—

11

19

225M

356

311

149

249

110

140

16

18

49

53

10

11

19

250M

406

349

168

273

140

140

18

18

53

58

11

11

24

280S

457

368

190

306

140

140

18

20

58

67.5

11

12

24

280M

457

419

190

306

140

140

18

20

58

67.5

11

12

24

315S

508

406

216

405

140

170

18

22

58

71

11

14

28

315M

508

457

216

405

140

170

18

22

58

71

11

14

28

315L

508

508

216

354

443

140

170

18

22

58

71

11

14

28

机座号

外　形　尺　寸

Md

AA

AC

AB

AD

BB

HA

HD

L

LC

2极

4、6、8、

10极

2极

4、6、8、

10极

80

37

165

165

150

135

13

170

285

—

M24×1.5-6H

90S

39

175

180

155

135

13

190

310

—

M24×1.5-6H

90L

39

175

180

155

160

13

190

335

—

M24×1.5-6H

100L

42

205

205

180

180

15

245

380

—

M30×2-6H

112M

52

230

245

190

185

18

265

400

463

M30×2-6H

132S

63

270

280

210

205

20

315

470

557

M30×2-6H

132M

63

270

280

210

243

20

315

508

595

M30×2-6H

160M

73

325

330

255

275

22

385

600

722

M36×2-6H

160L

73

325

330

255

320

22

385

645

766

M36×2-6H

180M

73

360

355

285

315

24

430

670

785

M36×2-6H

180L

73

360

355

285

353

24

430

710

823

M36×2-6H

200L

73

400

395

310

380

27

475

770

882

M48×2-6H

225S

83

450

435

345

375

30

530

—

815

—

964

M48×2-6H

225M

83

450

435

345

400

30

530

810

840

929

989

M48×2-6H

250M

88

495

490

385

460

32

575

925

1070

M64×2-6H

280S

90

555

550

410

525

38

640

1000

1144

M64×2-6H

280M

90

555

550

410

576

38

640

1050

1195

M64×2-6H

315S

125

645

640

550

615

48

770

1155

1185

1307

1367

2×M64×2-6H

315M

125

645

640

550

665

48

770

1210

1240

1358

1418

2×M64×2-6H

315L

125

645

640

550

745

48

770

1210

1295

1240

1325

1358

1445

1418

1505

2×M64×2-6H

注：1．Md为接线盒进线口螺纹直径。

2．安装尺寸符合标准JB/T 9616，外形尺寸各厂家可能稍有不同。
