技术数据
Y2、Y3系列三相异步电动机(380V)
型　　号	额定功率 /kW	额定电流 /A	转速 /r·min^-¹	效率 /%	功率因数 cosφ					噪声 (声功率级)		转动惯量 /kg·m²	参考质量 /kg
										空载	空负载之差
										/dB(A)
Y2-63M1-2 Y2-63M2-2	0.18 0.25			65.0 68.0	0.80 0.81	2.2 2.2	1.6 1.6	2.2 2.2	5.5 5.5	61 61	2 2
Y2-71M1-2 Y2-71M2-2	0.37 0.55			70.0 73.0	0.81 0.82	2.2 2.3	1.6 1.6	2.2 2.2	6.1 6.1	64 64	2 2
Y2-80M1-2 Y2-80M2-2	0.75 1.1	1.8 2.6	2830 2830	75.0 77.0	0.83 0.84	2.3 2.3	1.5 1.5	2.2 2.2	6.1 7.0	67 67	2 2	0.00075 0.00090	16 17
Y2-90S-2 Y2-90L-2	1.5 2.2	3.4 4.9	2840 2840	79.0 81.0	0.84 0.85	2.3 2.3	1.5 1.4	2.2 2.2	7.0 7.0	72 72	2 2	0.0012 0.0014	22 25
Y2-100L-2	3	6.3	2880	83.0	0.87	2.3	1.4	2.2	7.5	76	2	0.0029	33
Y2-112M-2	4	8.1	2890	85.0	0.88	2.3	1.4	2.2	7.5	77	2	0.0055	45
Y2-132S1-2 Y2-132S2-2	5.5 7.5	11 14.9	2900 2900	86.0 87.0	0.88 0.88	2.3 2.3	1.2 1.2	2.2 2.2	7.5 7.5	80 80	2 2	0.0109 0.0126	64 70
Y2-160M1-2	11	21.3	2930	88.0	0.89	2.3	1.2	2.2	7.5	86	2	0.0377	117
Y2-160M2-2	15	28.8	2930	89.0	0.89	2.3	1.2	2.2	7.5	86	2	0.0449	125
Y2-160L-2	18.5	34.7	2930	90.0	0.90	2.3	1.1	2.2	7.5	86	2	0.055	147
Y2-180M-2	22	41	2940	90.0	0.90	2.3	1.1	2.0	7.5	89	2	0.075	180
Y2-200L1-2	30	55.5	2950	91.2	0.90	2.3	1.1	2.0	7.5	92	2	0.124	240
Y2-200L2-2	37	67.9	2950	92.0	0.90	2.3	1.1	2.0	7.5	92	2	0.139	255
Y2-225M-2	45	82.3	2960	92.3	0.90	2.3	1.0	2.0	7.5	92	2	0.233	309
Y2-250M-2	55	101	2970	92.5	0.90	2.3	1.0	2.0	7.5	93	2	0.312	403
Y2-280S-2	75	134.4	2970	93.0	0.91	2.3	0.9	2.0	7.5	94	2	0.597	544
Y2-280M-2	90	160.2	2970	93.8	0.91	2.3	0.9	2.0	7.5	94	2	0.675	620
Y2-315S-2	110	195	2980	94.0	0.91	2.2	0.9	1.8	7.1	96	2	1.18	980
Y2-315M-2	132	233	2980	94.5	0.91	2.2	0.9	1.8	7.1	96	2	1.82	1080
Y2-315L1-2	160	279	2980	94.6	0.92	2.2	0.9	1.8	7.1	99	2	2.08	1160
Y2-315L2-2	200	348	2980	94.8	0.92	2.2	0.8	1.8	7.1	99	2	2.41	1190
Y2-355M-2	250	433	2980	95.3	0.92	2.2	0.8	1.6	7.1	103	2	3.56	1760
Y2-355L-2	315	544	2980	95.6	0.92	2.2	0.8	1.6	7.1	103	2	4.16	1850
Y2-801-4	0.55	1.6	1390	71.0	0.75	2.3	1.7	2.4	5.2	58	5	0.0018	17
Y2-802-4	0.75	2	1390	73.0	0.77	2.3	1.6	2.4	6.0	58	5	0.0021	18
Y2-90S-4	1.1	2.9	1400	75.0	0.77	2.3	1.6	2.3	7.0	61	5	0.0021	22
Y2-90L-4	1.5	3.7	1400	78.0	0.79	2.3	1.6	2.3	7.0	61	5	0.0027	27
Y2-100L1-4	2.2	5.2	1430	80.0	0.81	2.3	1.5	2.3	7.0	64	5	0.0054	34
Y2-100L2-4	3	6.8	1430	82.0	0.82	2.3	1.5	2.3	7.0	64	5	0.0067	38
Y2-112M-4	4	8.8	1440	84.0	0.82	2.3	1.5	2.3	7.0	65	5	0.0095	43
Y2-132S-4	5.5	11.8	1440	85.0	0.83	2.3	1.4	2.3	7.0	71	5	0.0214	68
Y2-132M-4	7.5	15.6	1440	87.0	0.84	2.3	1.4	2.3	7.0	71	5	0.0296	81
Y2-160M-4	11	22.3	1460	88.0	0.85	2.3	1.4	2.2	7.0	75	5	0.0747	123
Y2-160L-4	15	30.1	1460	89.0	0.85	2.3	1.4	2.2	7.5	75	4	0.0918	144
Y2-180M-4	18.5	36.5	1470	90.5	0.86	2.3	1.2	2.2	7.5	76	4	0.139	182
Y2-180L-4	22	43.2	1470	91.0	0.86	2.3	1.2	2.2	7.5	76	4	0.158	190
Y2-200L-4	30	57.6	1470	92.0	0.86	2.3	1.2	2.2	7.2	79	4	0.262	270
Y2-225S-4	37	69.9	1480	92.5	0.87	2.3	1.2	2.2	7.2	81	4	0.406	284
Y2-225M-4	45	84.7	1480	92.8	0.87	2.3	1.1	2.2	7.2	81	3	0.469	320
Y2-250M-4	55	103	1480	93.0	0.87	2.3	1.1	2.2	7 .2	83	3	0.66	427
Y2-280S-4	75	139.6	1480	93.8	0.87	2.3	1.0	2.2	7.2	86	3	1.12	562
Y2-280M-4	90	166.9	1480	94.2	0.87	2.3	1.0	2.2	7.2	86	3	1.46	667
Y2-315S-4	110	201	1480	94.5	0.88	2.2	1.0	2.1	6.9	93	3	3.11	1000
Y2-315M-4	132	240	1480	94.8	0.88	2.2	1.0	2.1	6.9	93	3	3.62	1100
Y2-315L1-4	160	289	1480	94.9	0.89	2.2	1.0	2.1	6.9	97	3	4.13	1160
Y2-315L2-4	200	359	1480	95.0	0.89	2.2	0.9	2.1	6.9	97	3	4.94	1270
Y2-355M-4	250	443	1480	95.3	0.90	2.2	0.9	2.1	6.9	101	3	5.67	1700
Y2-355L-4	315	556	1480	95.6	0.90	2.2	0.8	2.1	6.9	101	3	6.66	1850
Y2-801-6	0.37	1.3	900	62.0	0.70	2.0	1.5	1.9	4.7	54	7	0.00158	17
Y2-802-6	0.55	1.7	900	65.0	0.72	2.0	1.5	1.9	4.7	54	7	0.0021	19
Y2-90S-6	0.75	2.3	910	69.0	0.72	2.1	1.5	2.0	5.5	57	7	0.0029	23
Y2-90L-6	1.1	3.2	910	72.0	0.73	2.1	1.3	2.0	5.5	57	7	0.0035	25
Y2-100L-6	1.5	3.9	940	76.0	0.76	2.1	1.3	2.0	5.5	61	7	0.0069	33
Y2-112M-6	2.2	5.6	940	79.0	0.76	2.1	1.3	2.0	6.5	65	7	0.0138	45
Y2-132S-6	3	7.4	960	81.0	0.76	2.1	1.3	2.1	6.5	69	7	0.0286	63
Y2-132M1-6	4	9.8	960	82.0	0.76	2.1	1.3	2.1	6.5	69	7	0.0357	73
Y2-132M2-6	5.5	12.9	960	84.0	0.77	2.1	1.3	2.1	6.5	69	7	0.0449	84
Y2-160M-6	7.5	17	970	86.0	0.77	2.1	1.3	2.0	6.5	73	7	0.0881	119
Y2-160L-6	11	24.2	970	87.5	0.78	2.1	1.2	2.0	6.5	73	7	0.116	147
Y2-180L-6	15	31.6	970	89.0	0.81	2.1	1.2	2.0	7.0	73	6	0.207	195
Y2-200L1-6	18.5	38.6	970	90.0	0.81	2.1	1.2	2.1	7.0	76	6	0.315	220
Y2-200L2-6	22	44.7	970	90.0	0.83	2.1	1.2	2.1	7.0	76	6	0.36	250
Y2-225M-6	30	59.3	980	91.5	0.84	2.1	1.2	2.0	7.0	76	6	0.547	292
Y2-250M-6	37	71	980	92.0	0.86	2.1	1.2	2.1	7.0	78	6	0.834	408
Y2-280S-6	45	85.9	980	92.5	0.86	2.0	1.1	2.1	7.0	80	5	1.39	536
Y2-280M-6	55	104.7	980	92.8	0.86	2.0	1.1	2.1	7.0	80	5	1.65	595
Y2-315S-6	75	141	990	93.5	0.86	2.0	1.0	2.0	7.0	85	5	4.11	990
Y2-315M-6	90	169	990	93.8	0.86	2.0	1.0	2.0	7.0	85	5	4.28	1080
Y2-315L1-6	110	206	990	94.0	0.86	2.0	1.0	2.0	6.7	85	5	5.45	1150
Y2-315L2-6	132	244	990	94.2	0.87	2.0	1.0	2.0	6.7	85	4	6.12	1210
Y2-355M1-6	160	292	990	94.5	0.88	2.0	1.0	1.9	6.7	92	4	8.85	1600
Y2-355M2-6	200	365	990	94.7	0.88	2.0	0.9	1.9	6.7	92	4	9.55	1700
Y2-355L-6	250	455	990	94.9	0.88	2.0	0.9	1.9	6.7	92	4	10.63	1800
Y2-801-8	0.18	0.9	630	51.0	0.61	1.9	1.3	1.8	3.3	52	8	0.00158	17
Y2-802-8	0.25	1.2	640	54.0	0.61	1.9	1.3	1.8	3.3	52	8	0.0021	19
Y2-90S-8	0.37	1.5	660	62.0	0.61	1.9	1.3	1.8	4.0	56	8	0.0029	23
Y2-90L-8	0.55	2.2	680	63.0	0.61	2.0	1.3	1.8	4.0	56	8	0.0035	25
Y2-100L1-8	0.75	2.4	690	71.0	0.67	2.0	1.3	1.8	4.0	59	8	0.0069	33
Y2-100L2-8	1.1	3.4	690	73.0	0.69	2.0	1.2	1.8	5.0	59	8	0.0107	38
Y2-112M-8	1.5	4.5	680	75.0	0.69	2.0	1.2	1.8	5.0	61	8	0.0149	50
Y2-132S-8	2.2	6	710	78.0	0.71	2.0	1.2	1.8	6.0	64	8	0.0314	63
Y2-132M-8	3	7.9	710	79.0	0.73	2.0	1.2	1.8	6.0	64	8	0.0395	79
Y2-160M1-8	4	10.3	720	81.0	0.73	2.0	1.2	1.9	6.0	68	8	0.0753	118
Y2-160M2-8	5.5	13.6	720	83.0	0.74	2.0	1.2	2.0	6.0	68	8	0.0931	119
Y2-160L-8	7.5	17.8	720	85.5	0.75	2.0	1.2	2.0	6.0	68	8	0.126	145
Y2-180L-8	11	25.1	730	87.5	0.76	2.0	1.1	2.0	6.6	70	8	0.203	184
Y2-200L-8	15	34.1	730	88.0	0.76	2.0	1.1	2.0	6.6	73	7	0.339	250
Y2-225S-8	18.5	41.1	730	90.0	0.76	2.0	1.1	1.9	6.6	73	7	0.491	266
Y2-225M-8	22	47.4	740	90.5	0.78	2.0	1.1	1.9	6.6	73	7	0.547	292
Y2-250M-8	30	64	740	91.0	0.79	2.0	1.1	1.9	6.6	75	7	0.834	405
Y2-280S-8	37	77.8	740	91.5	0.79	2.0	1.1	1.9	6.6	76	7	1.39	520
Y2-280M-8	45	94.1	740	92.0	0.79	2.0	1.0	1.9	6.6	76	6	1.65	592
Y2-315S-8	55	111	740	92.8	0.81	2.0	1.0	1.8	6.6	82	6	4.79	1000
Y2-315M-8	75	151	740	93.0	0.81	2.0	0.9	1.8	6.6	82	6	5.58	1100
Y2-315L1-8	90	178	740	93.8	0.82	2.0	0.9	1.8	6.6	82	6	6.37	1160
Y2-315L2-8	110	217	740	94.0	0.82	2.0	0.9	1.8	6.4	82	6	7.23	1230
Y2-355M1-8	132	261	740	93.7	0.82	2.0	0.9	1.8	6.4	90	5	10.55	1600
Y2-355M2-8	160	315	740	94.2	0.82	2.0	0.9	1.8	6.4	90	5	11.73	1700
Y2-355L-8	200	388	740	94.5	0.83	2.0	0.9	1.8	6.4	90	5	12.86	1800
Y2-315S-10	45	100	590	91.5	0.75	2.0	0.8	1.5	6.2	82	7	4.79	810
Y2-315M-10	55	121	590	92.0	0.75	2.0	0.8	1.5	6.2	82	7	6.37	930
Y2-315L1-10	75	162	590	92.5	0.76	2.0	0.8	1.5	6.2	82	7	7	1045
Y2-315L2-10	90	191	590	93.0	0.77	2.0	0.8	1.5	6.2	82	7	7.15	1115
Y2-355M1-10	110	230	590	93.2	0.78	2.0	0.8	1.3	6.0	90	7	12.55	1500
Y2-355M2-10	132	275	590	93.5	0.78	2.0	0.8	1.3	6.0	90	6	13.75	1600
Y2-355L-10	160	334	590	93.5	0.78	2.0	0.8	1.3	6.0	90	6	14.86	1700

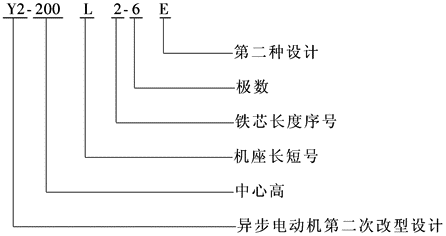

注：1．主要技术指标为效率—— 电动机输出机械功率与输入电功率之比，通常用百分数表示；功率因数cosφ—— 电动机输入有效功率与视在功率之比；堵转电流—— 电动机在额定电压、额定频率和转子堵住时从供电回路输入的稳态电流有效值；堵转转矩—— 电动机在额定电压、额定频率和转子堵住时所产生转矩的最小测得值；最大转矩—— 电动机在额定电压、额定频率和运行温度下，转速不发生突降时所产生的最大转矩；噪声—— 电动机在空载稳定运行时A计权声功率级dB(A)最大值；振动—— 电动机在空载稳态运行时振动速度有效值(mm/s)。 2．Y2系列是在Y系列基础上的更新设计，提高了功率、启动转矩、绝缘等级及防护等级。表中所列数据为Y2系列的数据，Y3系列的数据与Y2系列基本一致，但Y3系列采用了优质冷轧硅钢片，采用F级绝缘，且温升按B级考核，从而具有较高效率和节能效果，并提高了使用寿命。 3．型号含义 Y2系列电动机有两种设计。第一种适用于国内外一般机械配套，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。中心高63~355mm，功率0.12~315kW。电动机符合JB/T 8680.1—1998 Y2系列(IP54)三相异步电动机(机座号63~355)技术条件。型号含义：第二种设计满载时有较高效率和节能效果，更适用于长期连续、运行和负载率较高的使用场合，如与水泵、风机配套，此设计称为Y2-E系列。中心高80~280mm，功率0.55~90kW。电动机符合JB/T 8680.2—1998 Y2系列(IP54)三相异步电动机(机座号80~280)技术条件。型号含义： 4．S、M、L后面的数字1、2分别代表同一机座号和转速下不同的功率(后面表均同)。 5．转动惯量和参考质量栏数据仅供参考。本表转动惯量及参考质量取自北京毕捷电机股份有限公司的产品样本。 6．生产厂家：北京毕捷电机股份有限公司，西安电机总厂，上海电机(集团)有限公司革新电机厂、五一电机厂，昆明电机厂，沈阳实业电机厂，江西特种电机股份有限公司等。
