装配型式

根据三环传动的特征，一般有两根高速轴和一根低速轴，每根轴又可制成一端出轴伸、二端出轴伸或不出轴伸，低速轴还可制成空心轴。装配型式分别用三个阿拉伯数字(1、2和0)及拼音小写字母表示，数字1为一端出轴伸(含套装空心轴)、2为二端出轴伸、0为不制出轴伸。数字顺序按轴的顺序排列，其后拼音小写字母为分区号

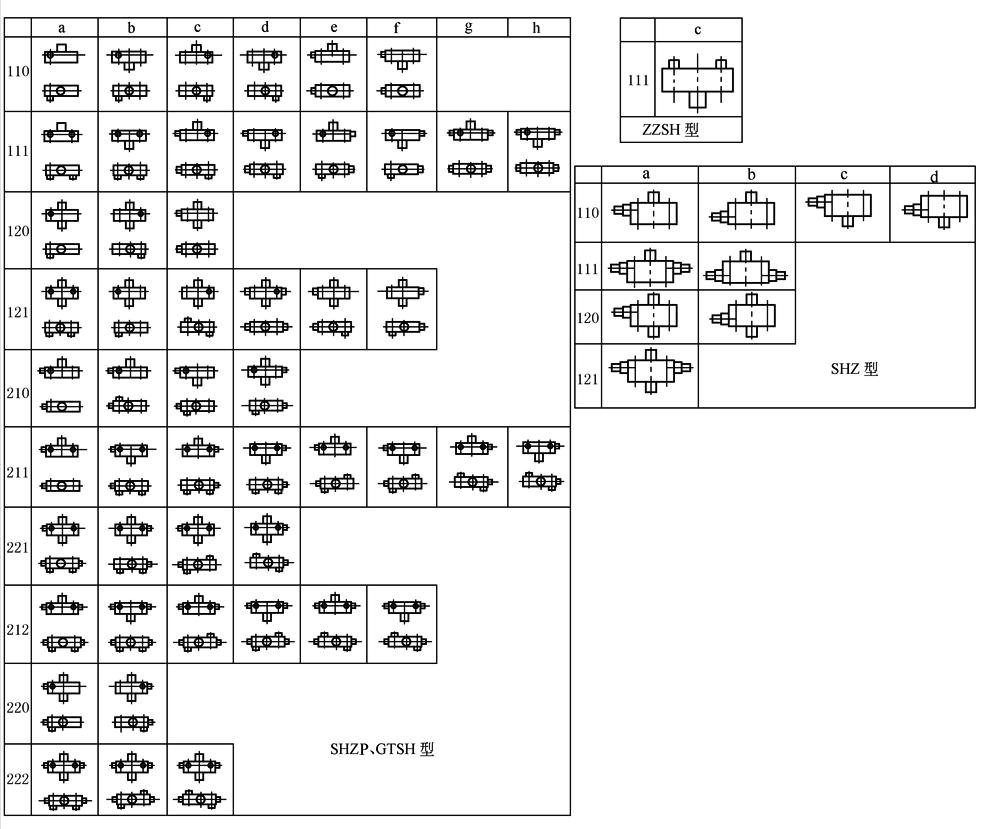

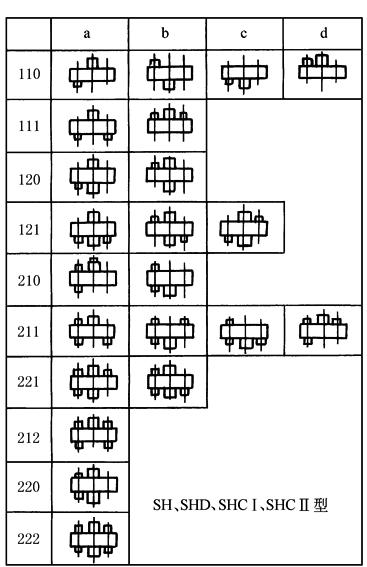

SH、SHD、SHCⅠ、SHCⅡ、SHZ、ZZSH、SHZP、GTSH八种型号的装配型式见下图
