机型号8075A~8145C

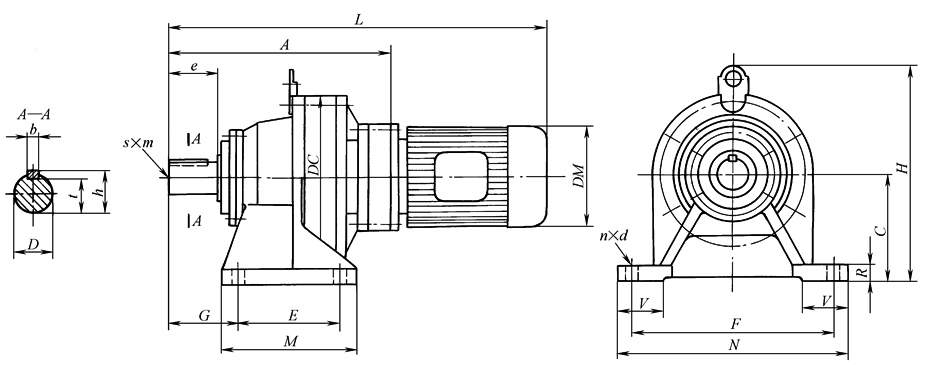

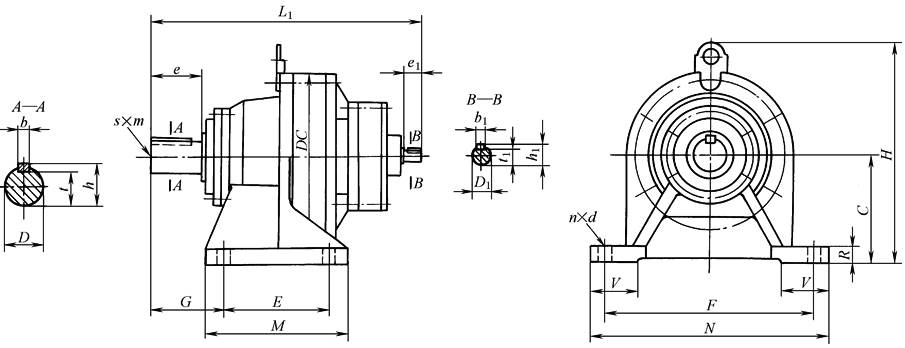

二级卧式直连型(XWED型)和双轴型(XWE型)外形、安装尺寸 XWED型(机型号8075A~8145C) XWE型(机型号8075A~8145C)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
机型号	XWED型			XWED型、XWE型
	A	DC		C		E		F		M		N		G		H		R		V		n		d
8075A	125	110		80		60		120		84		144		42		138		10		35		4		9
8085A	131	110		80		60		120		84		144		47		138		10		35		4		9
8095A	190	150		100		90		150		130		180		60		207		12		40		4		11
8105A	204	150		100		90		150		135		180		60		207		12		40		4		11
8115A	240	204		120		115		190		155		230		82		257		15		55		4		14
8115B	252	204		120		115		190		155		230		82		257		15		55		4		14
8130A 8135A	294	230		150		145		290		195		330		100		300		22		65		4		18
8130B 8135B	303	230		150		145		290		195		330		100		300		22		65		4		18
8130C 8135C	317	230		150		145		290		195		330		100		300		22		65		4		18
8145A	314	230		150		145		290		195		330		120		300		22		65		4		18
8145B	323	230		150		145		290		195		330		120		300		22		65		4		18
8145C	337	230		150		145		290		195		330		120		300		22		65		4		18
机型号	XWED型、XWE型												XWE型
	输出端												输入端										DC	L1
	D(h6)		e		b		t		h		s×m		D1(h6)		e1		b1		t1		h1
8075A	14		25		5		11		16		—		12		25		4		9.5		13.5		110	178
8085A	18		30		6		14.5		20.5		—		12		25		4		9.5		13.5		110	184
8095A	28		35		8		24		31		—		12		25		4		9.5		13.5		150	243
8105A	28		35		8		24		31		—		12		25		4		9.5		13.5		150	257
8115A	38		55		10		33		41		—		12		25		4		9.5		13.5		204	293
8115B	38		55		10		33		41		—		15		25		5		12		17		204	312
8130A 8135A	50		70		14		44.5		53.5		M10×18		12		25		4		9.5		13.5		230	347
8130B 8135B	50		70		14		44.5		53.5		M10×18		15		25		5		12		17		230	363
8130C 8135C	50		70		14		44.5		53.5		M10×18		15		25		5		12		17		230	369
8145A	50		90		14		44.5		53.5		M10×18		12		25		4		9.5		13.5		230	367
8145B	50		90		14		44.5		53.5		M10×18		15		25		5		12		17		230	383
8145C	50		90		14		44.5		53.5		M10×18		15		25		5		12		17		230	389
注：1．XWED型减速器的DM、J、L尺寸见表2。 2．润滑脂润滑。

表2　　　　　　　　　　　　　　XWED型(机型号8075A~8145C)减速器外形尺寸
功 率 /kW	尺 寸 /mm	机 型 号
		8075A	8085A	8095A	8105A	8115A	8115B	8130A 8135A	8130B 8135B	8130C 8135C	8145A	8145B	8145C
0.09	DM	128	128	128	128	128	128
	J	120	120	120	120	120	120
	L	316	322	381	395	431	443
0.18	DM			130	130	130		130	130		130	130
	J			100	100	100		100	100		100	100
	L			441	455	491		540	552		560	572
0.37	DM				140	140		140			140
	J				125	125		125			125
	L				455	491		540			560
0.55	DM						175		175			175
	J						160		160			160
	L						534		585			605
0.75	DM						175		175
	J						160		160
	L						534		585
1.1	DM									195
	J									170
	L									611
1.5	DM									195			195
	J									170			170
	L									635			655
2.2	DM									215			215
	J									185			185
	L									675			695
注：表中所列尺寸是以Y型及YA型电机为基准，选用其他型式电机时，请与制造厂连系。
