机型号8160~8265

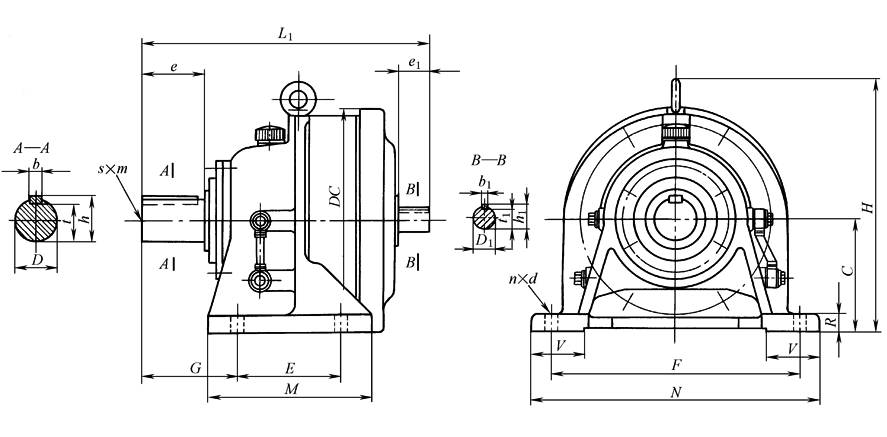

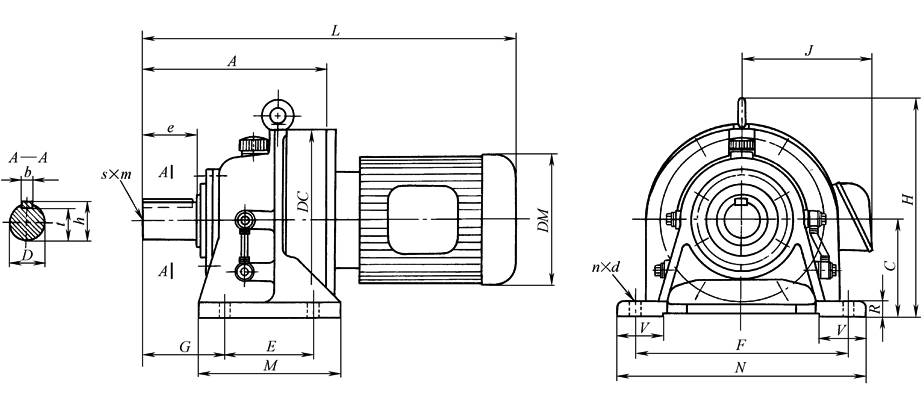

一级卧式直连型(XWD型)和双轴型(XW型)减速器外形、安装尺寸

XWD型(机型号8160~8265)

XW型(机型号8160~8275)

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

机 型 号	XWD型		XWD型                    XW型
	A	DC	C	E	F	M	N	G	H	R	V	n	d
8160	308	300	160	150	370	238	410	139	356	25	75	4	18
8165	308	300	160	150	370	238	410	139	356	25	75	4	18
8170	352	340	200	275	380	335	430	125	425	30	80	4	22
8175	352	340	200	275	380	335	430	125	425	30	80	4	22
8180	389	370	220	320	420	380	470	145	460	30	85	4	22
8185	389	370	220	320	420	380	470	145	460	30	85	4	22
8190	465	430	250	380	480	440	530	170	529	35	90	4	26
8195	465	430	250	380	480	440	530	170	529	35	90	4	26
8205	512	448	250	360	440	440	530	215	530	35	100	4	26
8215	531	485	265	395	480	475	580	210	575	40	110	4	26
8225	566	526	280	420	540	520	620	230	610	40	115	4	33
8235	630	562	300	460	580	560	670	260	667	45	120	4	33
8245	661	614	335	480	630	580	720	263	729	45	128	4	39
8255	788	670	375	520	670	630	780	320	815	50	140	4	39
8265	892	736	400	590	770	700	880	390	874	55	160	4	45
8270	1151	986	540	420×2	1050	1040	1160	485	1161	60	200	6	45
8275	1151	986	540	420×2	1050	1040	1160	485	1161	60	200	6	45

机 型 号	XWD型                    XW型						XW型
	输出端						输入端					DC	L1	质量 /kg
	D (h6)	e	b	t	h	s×m	D1 (h6)	e1	b1	t1	h1
8160	60	90	18	53	64	M10×18	30	45	8	26	33	318	413	84
8165	60	90	18	53	64	M10×18	30	45	8	26	33	318	413	84
8170	70	90	20	62.5	74.5	M12×24	35	55	10	30	38	362	477	125
8175	70	90	20	62.5	74.5	M12×24	35	55	10	30	38	362	477	125
8180	80	110	22	71	85	M12×24	40	65	12	35	43	390	527	163
8185	80	110	22	71	85	M12×24	40	65	12	35	43	390	527	163
8190	95	135	25	86	100	M20×34	45	70	14	39.5	48.5	451	620	240
8195	95	135	25	86	100	M20×34	45	70	14	39.5	48.5	451	620	240
8205	100	165	28	90	106	M20×34	45	82	14	39.5	48.5	471	678	255
8215	110	165	28	100	116	M20×34	50	82	14	44.5	53.5	507	708	336
8225	120	165	32	109	127	M20×34	55	82	16	49	59	549	752	409
8235	130	200	32	119	137	M24×41	60	105	18	53	64	591	839	503
8245	140	200	36	128	148	M24×41	65	105	18	53	69	637	877	614
8255	160	240	40	147	169	M30×49	80	130	22	71	85	703	1040	957
8265	170	300	40	157	179	M30×49	80	130	22	71	85	772	1150	1190
8270	180	330	45	165	190	M42×80	90	150	25	81	95	986	1474	2460
8275	180	330	45	165	190	M42×80	90	150	25	81	95	986	1474	2460

注：1．XWD型减速器的DM、J、L尺寸及质量见表2。

2．油浴式润滑。

表2　　　　　　　　　　　　　　　　　　　　　　　XWD型(机型号8160~8275)减速器外形尺寸
电机			尺寸 /mm	机　　　型　　　号
功率/kW		极数		8160	8165		8170		8175		8180		8185		8190		8195		8205		8215		8225
1.5		4	DM	195	195
			J	170	170
			L	626	626
			质量/kg	104	104
2.2		4	DM	215	215		215		215
			J	185	185		185		185
			L	669	669		719		719
			质量/kg	110	110		146		146
3		4	DM	215	215		215		215
			J	185	185		185		185
			L	669	669		719		719
			质量/kg	110	110		146		146
4		4	DM	240	240		240		240		240		240
			J	195	195		195		195		195		195
			L	684	684		737		737		781		781
			质量/kg	142	142		178		178		210		210
5.5		4	DM	275	275		275		275		275		275		275		275
			J	215	215		215		215		215		215		215		215
			L	739	739		787		787		831		831		907		907
			质量/kg	153	153		189		189		221		221		294		294
7.5		4	DM	275	275		275		275		275		275		275		275		275
			J	215	215		215		215		215		215		215		215		215
			L	774	774		827		827		866		866		952		952		989
			质量/kg	153	153		212		212		244		244		309		309
11		4	DM	335	335		335		335		335		335		335		335		335		355
			J	265	265		265		265		265		265		265		265		265		265
			L	804	804		857		857		896		896		977		977		1017		1041
			质量/kg	191	191		227		227		259		259		350		350
15		4	DM	335	335		335		335		335		335		335		335		335		335		335
			J	265	265		265		265		265		265		265		265		265		265		265
			L	853	853		897		897		936		936		1022		1022		1157		1172		1218
			质量/kg	212	212		249		249		281		281		389		389
18.5		4	DM				380		380		380		380		380		380		380		380		380
			J				300		300		300		300		300		300		300		300		300
			L				1019		1019		1056		1056		1132		1132		1176		1191		1234
			质量/kg				289		289		321		321		435		435
22		4	DM				380		380		380		380		380		380		380		380		380
			J				300		300		300		300		300		300		300		300		300
			L				1019		1019		1056		1056		1132		1132		1176		1191		1234
			质量/kg				314		314		346		435		435		435
30		4	DM										420		420		420		420		420		420
			J										340		340		340		340		340		340
			L										1102		1178		1178		1215		1239		1279
			质量/kg										426		515		515
	37	4	DM														490		490		490		490
			J														375		375		375		375
			L														1248		1267		1291		1331
			质量/kg
	45	4	DM																490		490		490
			J																375		375		375
			L																1392		1416		1456
			质量/kg
	电机		尺寸 /mm	机　　　型　　　号
	功率/kW	极数		8185		8195		8205		8215		8225		8235		8245		8255		8265		8270 8275
	15	6	DM							380		380		380		380
			J							300		300		300		300
			L							1131		1218		1278		1307
			质量/kg
	18.5	6	DM	420		420		420		420		420		420		420		420
			J	315		315		315		315		315		315		315		315
			L	1056		1132		1176		1193		1234		1303		1330		1461
			质量/kg	321		435
	22	6	DM	420		420		420		420		420		420		420		420		420
			J	315		315		315		315		315		315		315		315		315
			L	1056		1132		1176		1193		1234		1303		1330		1461		1565
			质量/kg	346		455
	30	6	DM			490		490		490		490		490		490		490		490		490
			J			375		375		375		375		375		375		375		375		375
			L			1178		1225		1239		1279		1346		1375		1506		1610		1870
			质量/kg			515
	37	6	DM							515		515		515		515		515		515		515
			J							385		385		385		385		385		385		385
			L							1309		1349		1416		1445		1578		1680		1940
			质量/kg
	45	6	DM									580		580		580		580		580		580
			J									470		470		470		470		470		470
			L									1439		1503		1534		1661		1765		2025
			质量/kg
	55	6	DM															580		580		580
			J															470		470		470
			L															1716		1820		2080
			质量/kg
	注：所用电机为Y系列及YA系列增安型尺寸，若用YB、YEJ、YCT等型式电机，请与生产厂连系。
